Hulpstukken keramische dakpannen

Ook de detaillering van de nok (de goot, de gevelaansluitingen, de doorvoeren, de noordboom en de kielkeperconstructies) bepaalt het aanzien, de kwaliteit en de duurzaamheid van het dak.

Bij Monier is een groot assortiment aan hulpstukken verkrijgbaar. Een aantal hulpstukken is universeel bruikbaar, andere zijn speciaal ontworpen voor een bepaald panmodel. De daksysteemcomponenten van Monier zijn nodig voor waterdichte, stormvaste en goed ventilerende daken.

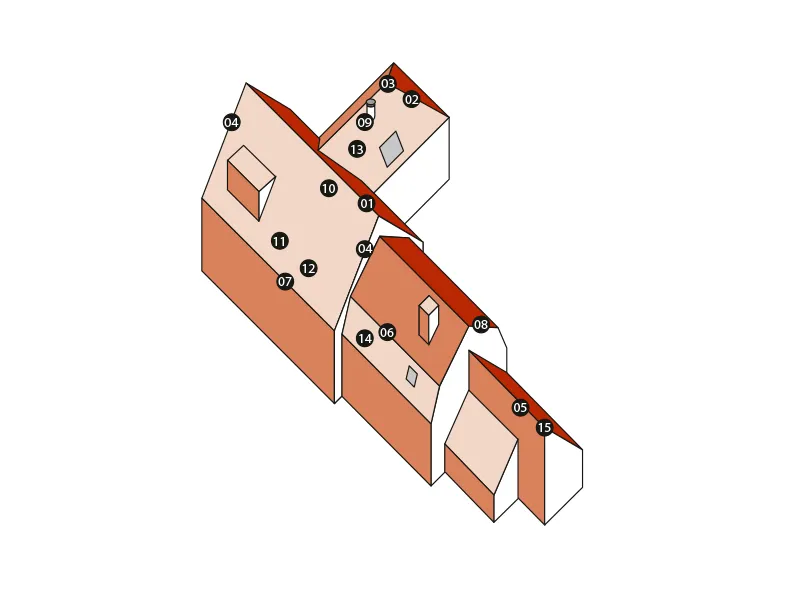

Hulpstukken detaillering keramische dakpannen

Hulpstukken detaillering keramische dakpannen

  1. Vorst

  2. Noordboom

  3. Broekstuk of broekstukkapje

  4. Gevelpan

  5. Chaperonpan

  6. Knikpan

  7. Onderpan

  8. Dubbele welpan

  9. Doorvoerpan

  10. Ventilatiepan

  11. Dubbele pan

  12. Gierzwaluwpan

  13. Huismussenpan

  14. Halve pan

  15. Keramische sarkingflap

Hulpstukken detaillering keramische  dakpannen

Voor de afwerking van de nok- en noordboom zijn er verschillende vorstmodellen beschikbaar. De keuze van de vorst kan per dakpanmodel verschillen.

Voor de afwerking van de aansluiting tussen daknok en noordboom, of van op elkaar aansluitende daknokken hebben we het universeel broekstuk. Voor een aantal modellen kunnen er modelgebonden broekstukken geproduceerd worden. Deze worden alleen op bestelling gemaakt.

Voor de afwerking van de zijkant van het dakschild. Leverbaar voor alle modellen in linkse en rechtse uitvoering.

Voor de afwerking van lessenaardaken en aansluitingen van hellende op platte daken. Voor de zijkanten van het dakschild zijn chaperongevelpannen (links en rechts) leverbaar.

Chaperonpannen bevestigt u mechanisch met een RVS torxschroef & neopreen-volgring, bij voorkeur in de flap, los/vast geschroefd, en een panhaak in de zijsluiting (diagonaal). Let op: bij dakhelling > 50° past u een extra RVS torxschroef (gekleurde kop) & neopreenvolgring 50 mm toe aan de voorzijde van de chaperonpan ter hoogte van de bovenste lat. Chaperonpannen moeten worden bevestigd met een bevestigingsmiddel met een rekenwaarde voor de weerstand tegen afwaaien van tenminste 2.000 N/m2.

Bij afwijkende maten kunnen wij ook speciale chaperonpannen voor u maken! Hiervoor kunt u onderstaand formulier gebruiken (maatrestricties staan aangegeven op het formulier) en terugsturen naar de afdeling Dakservice: dakservice@bmigroup.com om uw bestelling te controleren. De bestelling gaat via uw Bouwmaterialenhandelaar.

Formulier speciale chaperonpannen

Voor de afwerking van de knik in gebroken of mansardedaken. Voor de aansluiting op de gevel zijn knikgevelpannen (links en rechts) leverbaar.

Bij de verankering van een knikpan, die gemonteerd wordt ter plaatse van de overgang (de knik), moet deze mechanisch worden bevestigd met een RVS torxschroef & neopreen-volgring in de kopsluiting, los/vast geschroefd en een panhaak in de zijsluiting. Bij een panbreedte van 300 mm of meer gebruikt u twee schroeven.

Bij afwijkende maten kunnen wij ook speciale knikpannen voor u maken! Hiervoor kunt u onderstaand formulier gebruiken (maatrestricties staan aangegeven op het formulier) en terugsturen naar de afdeling Dakservice: dakservice@bmigroup.com om uw bestelling te controleren. De bestelling gaat via uw Bouwmaterialenhandelaar.

Formulier speciale knikpannen

Voor een strakke afwerking van de dakvoet. De pan is aan de onderzijde voorzien van een flap. Ook hiervoor zijn linkse en rechtse gevelonderpannen leverbaar.

Voor de afwerking van de linkerzijkant van het dakschild in die gevallen waar geen gevelpannen gewenst of toepasbaar zijn; de rechterzijkant wordt dan afgewerkt met een normale pan. Ook te gebruiken bij dakdoorbrekingen, zoals dakramen en dakkapellen.

Voor het doorvoeren van afvoerpijpen.

Voor ventilatie van de dakspouw. Voor alle keramische dakpanmodellen.

Voor de dakpanmodellen Signy, Postel 20 en Belmont zijn ook gevelflappen leverbaar. Deze sluiten direct aan op de normale dakpan. De gevelflappen zijn hoger dan de gevelpannen en daarom ideaal voor renovaties met isolatieplaten, toegepast op de
bestaande dakconstructie.

Voor de perfecte oplossing wanneer het dak verhoogd wordt door bovendakse isolatie en de gevelpan niet meer aansluit op de gevel. Dit speciaal ontwikkelde profiel overbrugt het verschil in hoogte en zorgt voor de benodigde overlap op de gevelmuur.

Speciaal ontwikkelde dakpan waarin de huismus kan nestelen. Leverbaar met separaat nestkastje.

Verticaal ornament voor de esthetische afwerking. Wordt meestal toegepast daar waar nok en noordboom samenkomen.

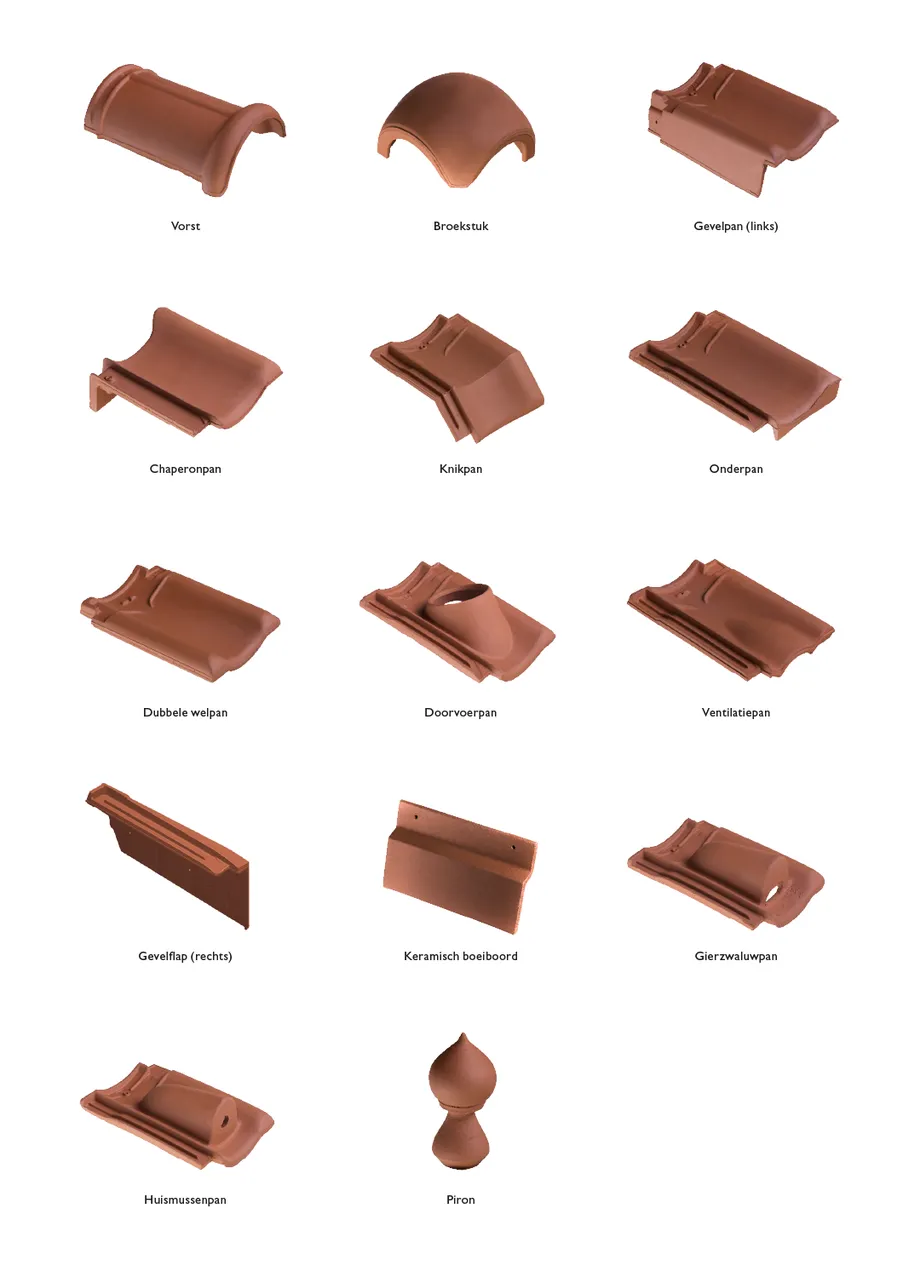

Afbeeldingen hulpstukken
