Despresurización del terreno como solución para el Gas Radón

20211216_114648
Share:

En la última modificación del Código Técnico de la Edificación (CTE) se ha incluido un apartado específico destinado a dar soluciones constructivas para proteger a las personas de la exposición al gas radón. Estas medidas se encuentran recogidas en el Documento Básico de Salubridad Sección HS6 - Protección frente a la exposición al radón.

En este artículo nos vamos a centrar en una de las soluciones que se pueden emplear cuando la edificación se encuentra en uno de los municipios catalogados como de nivel II, es decir, aquellos que, según el Consejo de Seguridad Nuclear, presentan una concentración media de gas radón superior a los 600 Bq/m³. Esta solución consiste en: la despresurización del terreno.

Justificación Técnica
A la hora de entender cómo se desplaza el gas radón tenemos que tener en cuenta dos cuestiones importantes:

  1. Que presenta una gran movilidad frente a pequeñas diferencias de presión.

  2. Utiliza el agua para desplazarse

Partiendo de estas consideraciones resulta fácil entender que, de forma natural, se favorece la entrada del gas radón en las edificaciones, ya que, habitualmente, la presión del aire en el interior de las mismas es menor que la presión del aire bajo la solera. Si además tenemos niveles freáticos altos, entonces las condiciones que favorecen el desplazamiento del gas radón son las ideales.

Sistema de despresurización del terreno: Easi-Sump Radon System para combatir el Gas Radón

Una vez que hemos entendido cómo este gas se concentra en el interior de las edificaciones, para evitar que pueda llegar a afectar a la salud de las personas, debemos actuar en el sentido de invertir la diferencia de presiones que existe entre el interior y bajo la solera. En BMI hemos desarrollado el sistema: Easi-Sump Radon System.

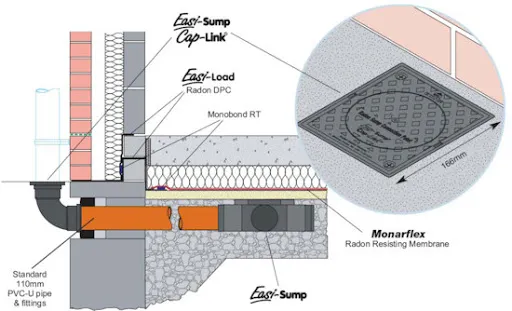

esquema monarflex

Este sistema está compuesto por tres elementos:

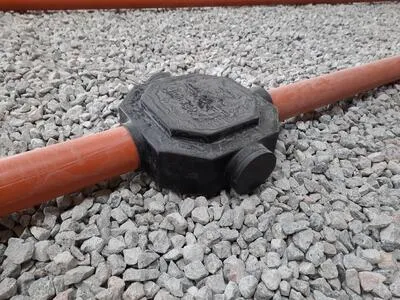

  1. Monarflex Easi-Sump. Se trata de un elemento de polietileno de media densidad de 15 cm. de altura y 45 cm. de largo, con una apertura en su base inferior. Es el encargado de “recoger” el gas radón existente en el terreno.

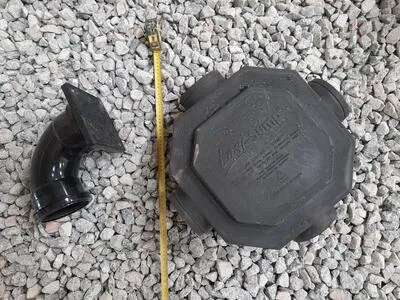

20211216_115550

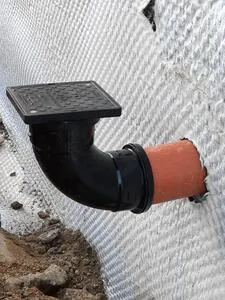

2. Monarflex Easi-Cap Link 90º o recto. Es un elemento de PVC no plastificado con una tapa extraíble que permite la conexión de los Easi-Sump con el exterior de la edificación.

3. Tubería de PVC de saneamiento (teja) de 110 mm. de diámetro, por cuyo interior circula el gas. La puesta en obra de estos elementos se realizará de acuerdo a las siguientes consideraciones:

  • Se instalarán en una capa granular permeable de la siguientes características:

    • Espesor mínimo: 15 cm.

    • Granulometría 40>d>10 mm, sin presencia de finos.

  • El número de unidades necesario se establecerá de acuerdo a un ratio máximo de una unidad por cada 150 m² de superficie (recomendable una unidad cada 100 m²).

  • La disposición de cada elemento se realizará de acuerdo a los siguientes criterios:

    • Distancia aproximada entre cada elemento de 10 m.

    • Las distintas unidades se conectarán en línea, hasta un máximo de 3 unidades por cada elemento de salida (Cap-Link), mediante tubería de PVC de 110 mm. de diámetro, teniendo cuidado de que tenga caída hacia el Easi-Sump para recoger posibles condensaciones.

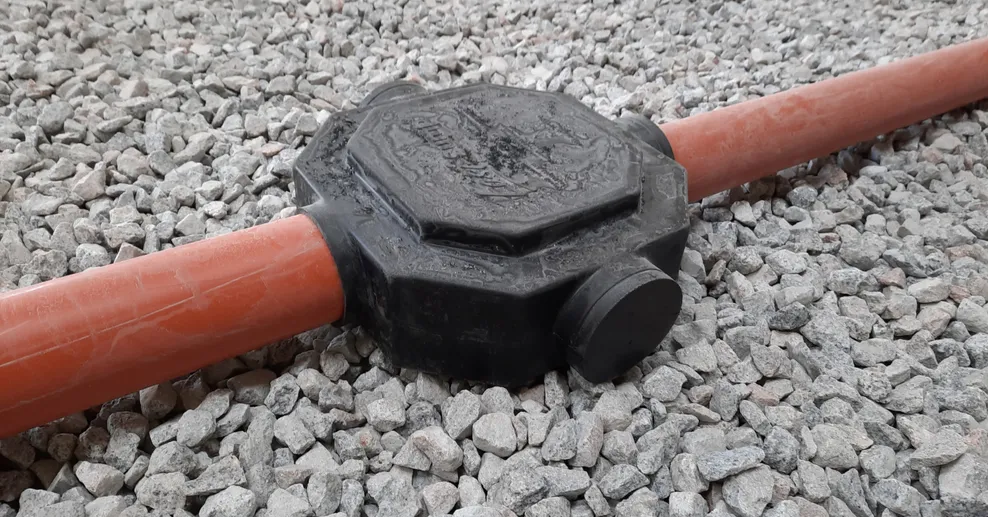

20211216_11464820211216_105457

Si tienes alguna consulta o necesitas que te asesoremos a la hora de diseñar una edificación protegida contra el gas radón puedes dirigirte a nuestro departamento técnico.
