Hulpstukken betondakpannen

Ook de detaillering van de nok (de goot, de gevelaansluitingen, de doorvoeren, de hoekkeper en de kilkeperconstructies) bepaalt het aanzien, de kwaliteit en de duurzaamheid van het dak. Bij BMI Monier is een groot assortiment aan hulpstukken verkrijgbaar. Een aantal hulpstukken is universeel bruikbaar, andere zijn speciaal ontworpen voor een bepaald panmodel. De daksysteemcomponenten van BMI Monier zijn nodig voor waterdichte, stormvaste en goed ventilerende daken. Wij kunnen ook de in het Bouwbesluit voorgeschreven verankeringsberekeningen voor u uitvoeren.

Hulpstukken detailering betondakpannen

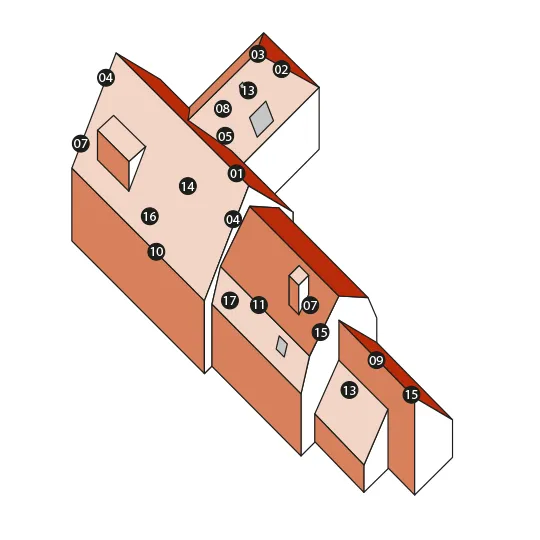

Hulpstukken detailering betondakpannen

  1. Nokvorst

  2. Hoekkepervorst

  3. Broekstuk

  4. Gevelpan

  5. Dubbele pan

  6. Dubbele welpan

  7. Afsluitpan

  8. Halve pan

  9. Chaperonpan

  10. Onderpan

  11. Knikpan

  12. Combipan of Combivent

  13. Ventilatiepan

  14. Paspan (op bestelling)

  15. Pasgevelpan

  16. Gierzwaluwpan (niet meer leverbaar)

  17. Huismussenpan

hulpstukken detaillering betondakpannen

Vorsten

Vorsten

Voor de afwerking van de nok- en hoekkeper heeft u de keuze uit diverse vorstmodellen.

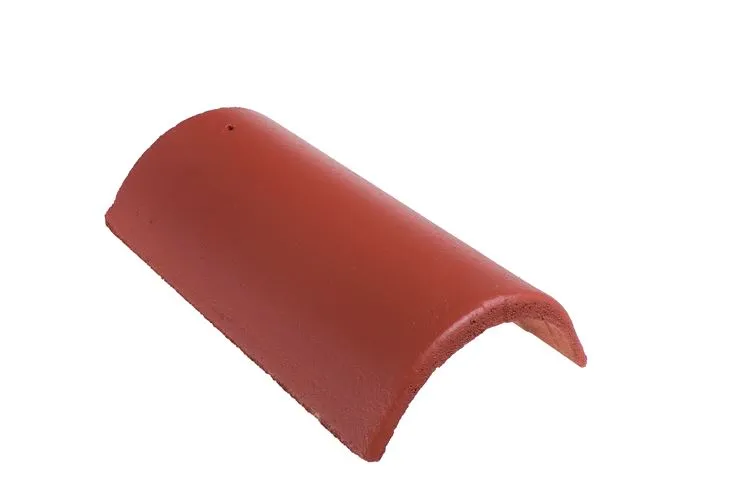

Novo hollands rood univorst 28891

Broekstuk

Broekstuk

Voor de afwerking van de ontmoeting tussen de nok en hoekkepers. Universeel toepasbaar bij uni-vorsten.

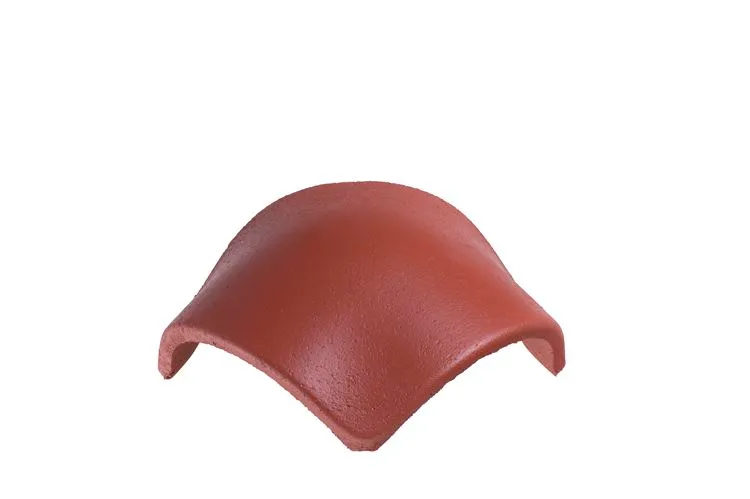

Novo hollands rood broekstuk

Unimodulaire gevelpan

Unimodulaire gevelpan

Voor de afwerking van het dakvlak aan de zijkant. Zowel in linker als rechter uitvoering. Ook verkrijgbaar: chaperongevelpannen, knikgevelpannen en gevelonderpannen. De unimodulaire maatvoering is er voor de dakpanmodellen Sneldek.

Sneldek novo hollands rood gevelpan links

Dubbele dakpan

Fabrieksmatig in de breedte verlijmde dakpannen met een dubbele werkende breedte, vooral toepasbaar bij hoek- en kilkepers en verholen goten. Voorkomt te kleine stukken pan bij hoek- en kilkepers. Voor alle betonnen dakpanmodellen. De dubbele dakpan wordt alleen op bestelling gemaakt.

Dubbele welpan/eindpan

Dubbele welpan/eindpan

Dakpan met dubbele wel voor de afwerking (zonder gevelpan) van de linkerzijkant van het dakschild. De rechterzijde in dat geval afwerken met een normale dakpan. Ook voor de afwerking langs dakdoorbrekingen. Voor alle BMI Monier betonnen dakpanmodellen. Voor de vlakke dakpanmodellen Stonewold en Horizon (voorheen Innoslate) noemen we dat een eindpan.

Sneldek novo hollands rood dubbele welpan

Aansluitpan

Aansluitpan

Deze dakpan zonder zijsluiting is een alternatief voor de dubbele welpan. Bedoeld voor de afwerking van de linkerkant van het dakschild zonder gevelpan en bij dakdoorbrekingen. Voor alle BMI Monier betonnen dakpanmodellen.

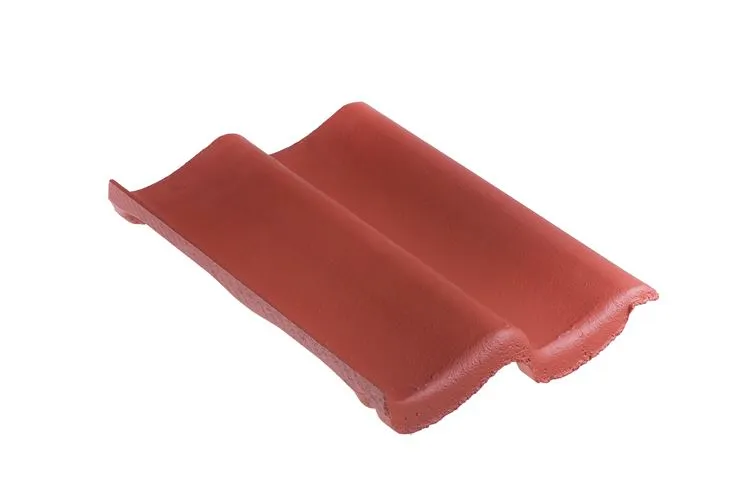

Sneldek novo hollands rood aansluitpan

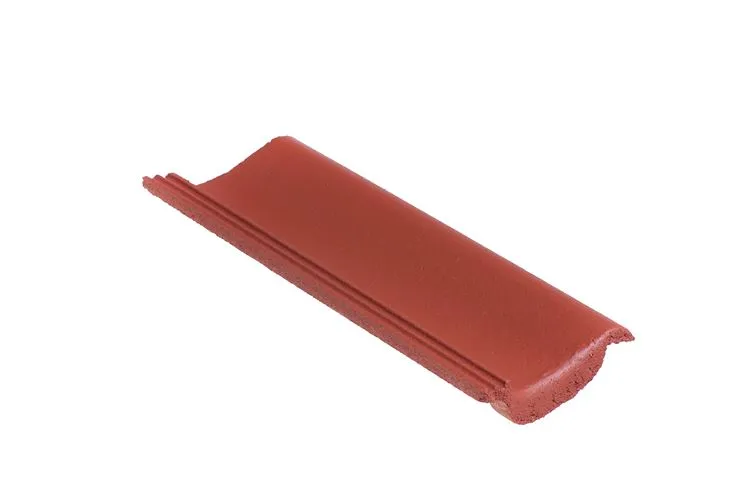

Halve pan

Halve pan

Deze geeft meer mogelijkheden voor de maatvoering van de dakbreedte en bij hoek- en kilkepers. Halve chaperonpannen, halve onderpannen en halve knikpannen zijn verkrijgbaar voor alle betonnen dakpanmodellen, behalve voor de Brugse pan (voorheen Utrechter) en de Horizon (voorheen Innoslate).

Sneldek novo hollands rood halve pan

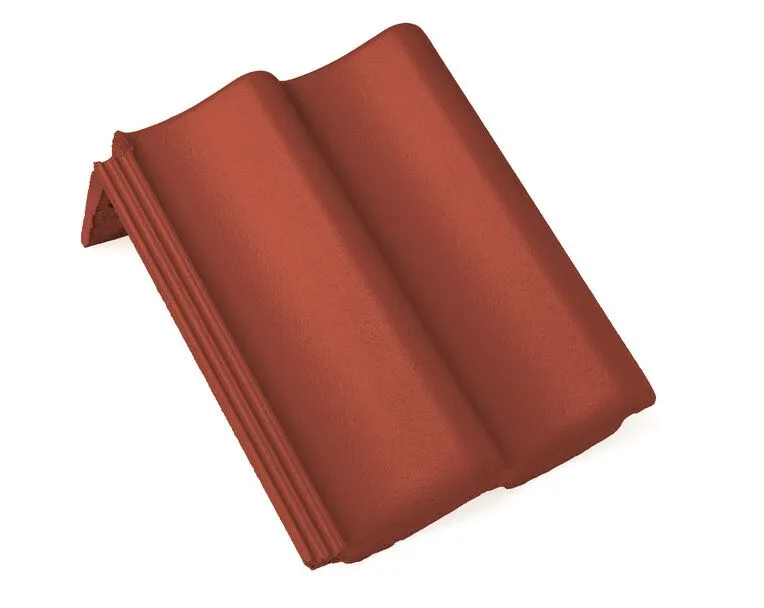

Chaperonpan

Chaperonpan

Voor de afwerking aan de bovenzijde van lessenaardaken en voor de aansluiting van hellende op platte daken. Bij de modellen Sneldek, Stonewold en Horizon (voorheen Innoslate) maakt de flap standaard een hoek van 70° of 90° met de dakpan; bij de overige betonnen dakpanmodellen is deze 90°.

Chaperonpannen bevestigt u mechanisch met een RVS torxschroef & neopreen-volgring, bij voorkeur in de flap, los/vast geschroefd, en een panhaak in de zijsluiting (diagonaal). Let op: bij dakhelling > 50° past u een extra RVS torxschroef (gekleurde kop) & neopreenvolgring 50 mm toe aan de voorzijde van de chaperonpan ter hoogte van de bovenste lat. Chaperonpannen moeten worden bevestigd met een bevestigingsmiddel met een rekenwaarde voor de weerstand tegen afwaaien van tenminste 2.000 N/m2.

Bij afwijkende maten kunnen wij ook speciale chaperonpannen voor u maken! Hiervoor kunt u onderstaand formulier gebruiken (maatrestricties staan aangegeven op het formulier) en terugsturen naar de afdeling Dakservice: dakservice@bmigroup.com om uw bestelling te controleren. De bestelling gaat via uw Bouwmaterialenhandelaar.

Formulier speciale chaperonpannen

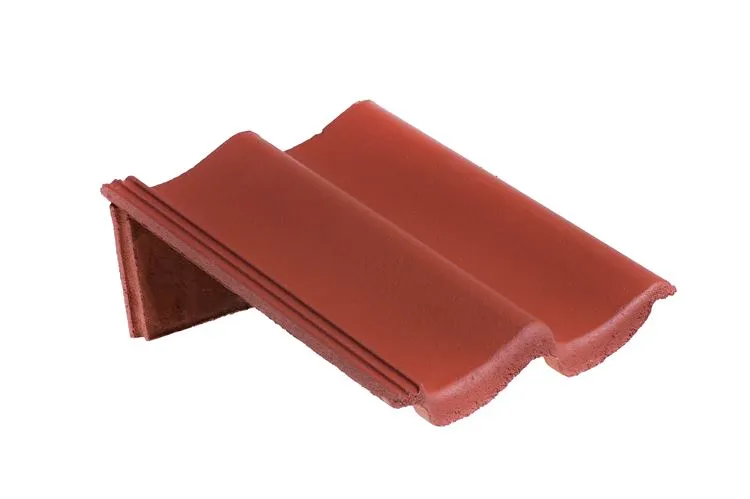

Sneldek novo hollands rood chaperonpan 70 gr

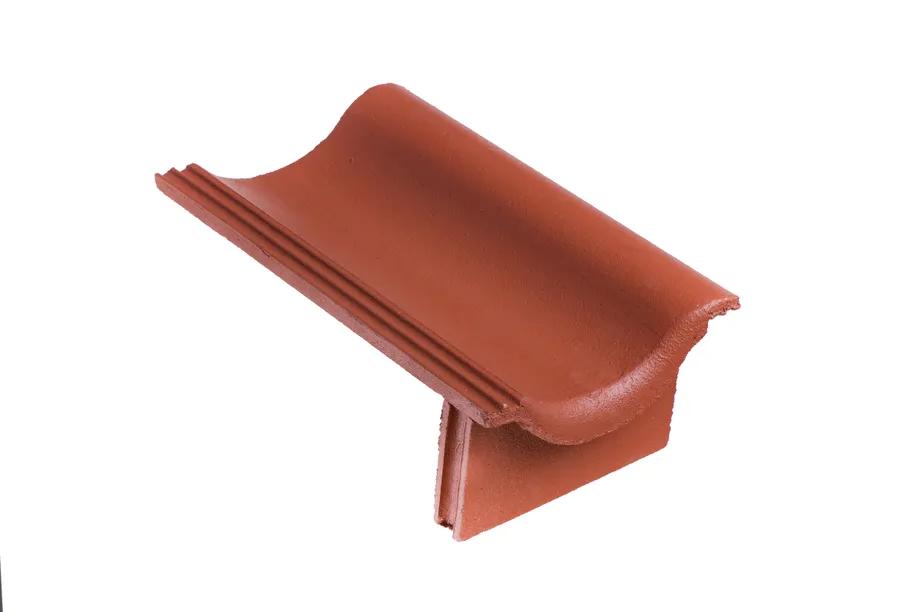

Onderpan

Onderpan

Voor de afwerking van het dakvlak aan de onderzijde. Te gebruiken voor alle betonnen dakpanmodellen.

Sneldek novo hollands rood onderpan

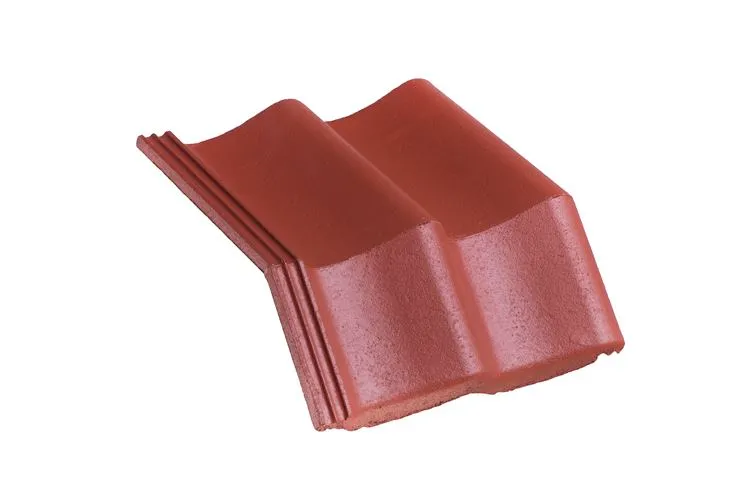

Knikpan

Knikpan

Voor afdekking van de knik in gebroken of mansardedaken (de zogenaamde Franse kap). De standaard knik bedraagt 140°.

Bij de verankering van een knikpan, die gemonteerd wordt ter plaatse van de overgang (de knik), moet deze mechanisch worden bevestigd met een RVS torxschroef & neopreen-volgring in de kopsluiting, los/vast geschroefd en een panhaak in de zijsluiting. Bij een panbreedte van 300 mm of meer gebruikt u twee schroeven.

Bij afwijkende maten kunnen wij ook speciale knikpannen voor u maken! Hiervoor kunt u onderstaand formulier gebruiken (maatrestricties staan aangegeven op het formulier) en terugsturen naar de afdeling Dakservice: dakservice@bmigroup.com om uw bestelling te controleren. De bestelling gaat via uw Bouwmaterialenhandelaar.

Formulier speciale knikpannen

Sneldek novo hollands rood knikpan 140 gr

Combipan

Combipan

Voor dakspouwventilatie, be- en ontluchting van onbenoemde ruimten en rioolontluchting, maar ook voor wasdrogers. Combipannen zijn verkrijgbaar voor de dakpanmodellen Low Pitch System, Stonewold en Tegalit. Voor de overige betonnen dakpanmodellen hebben we de universele Combipan.

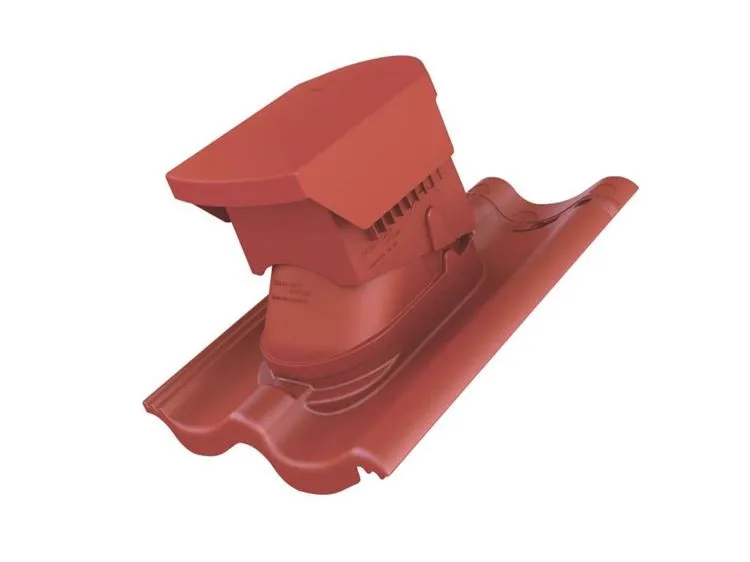

Combipan Low Pitch System rood

Ventilatiepan

Ventilatiepan

Voor ventilatie van de dakspouw. Voor alle betonnen dakpanmodellen.

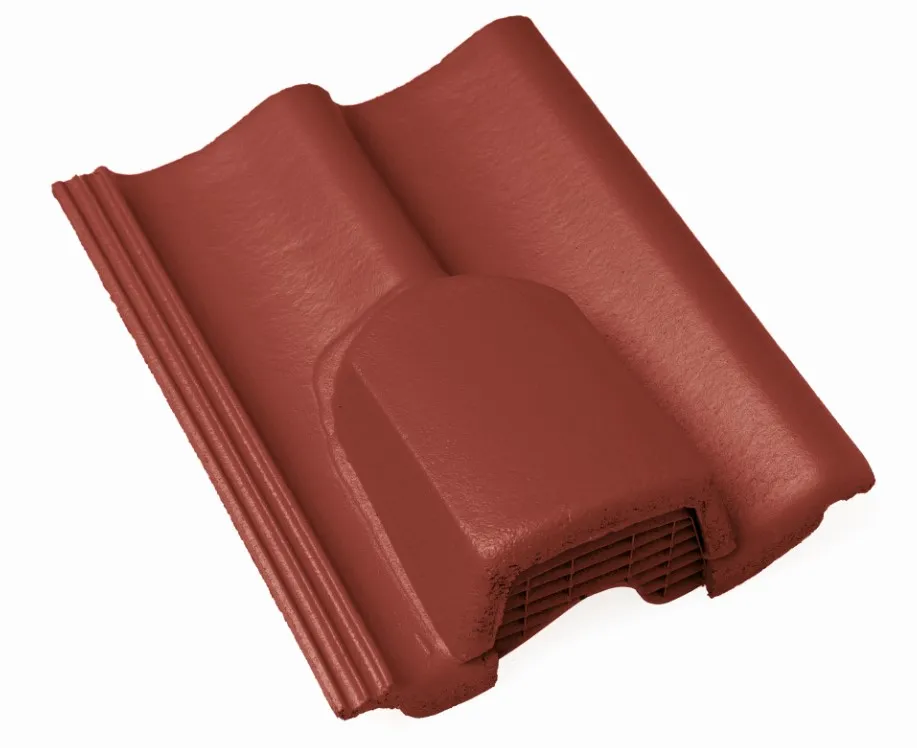

Sneldek novo hollands rood ventilatiepan

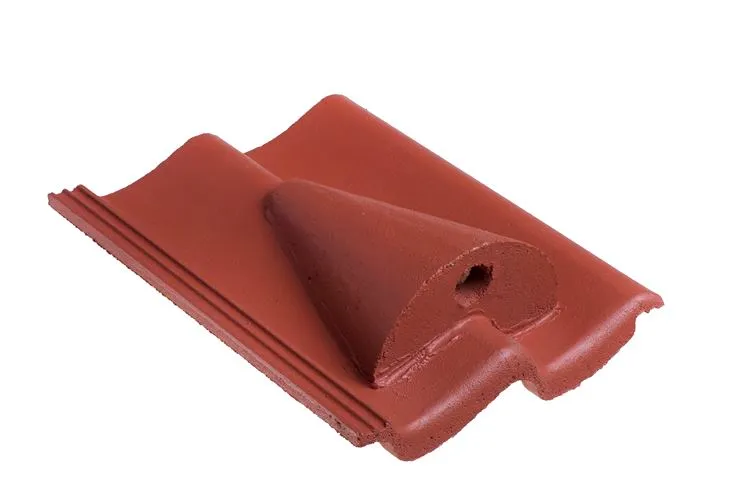

Huismussenpan

Huismussenpan

Speciaal ontwikkelde dakpan waarin de huismus kan nestelen. Leverbaar met separaat nestkastje.

Sneldek novo hollands rood ventilatiepan

Combivent

Combivent

Voor ontluchting van de wasdroger. De beluchting van benoemde en onbenoemde verblijfsruimten en voor mechanische ventilatie. De Combivent zijn verkrijgbaar voor de dakpanmodellen Low Pitch System, Stonewold en Tegalit. Voor de overige betonnen dakpanmodellen hebben we de universele Combivent.

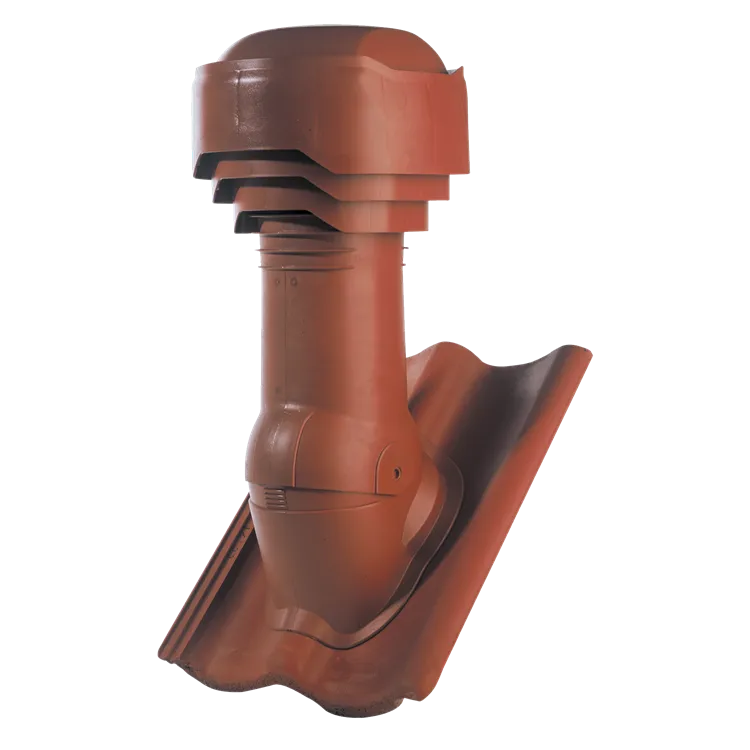

Combivent Low Pitch System
