Il progetto dei dispositivi anticaduta

I dispositivi anticaduta sono strumenti atti a garantire la sicurezza di chi opera in quota, ovvero in tutti quei lavori od interventi che avvengono ad un’altezza pari o superiore a 2 metri rispetto al piano stabile e quindi anche sul tetto.

In Italia disponiamo di due livelli normativi:

1. quello nazionale: regolamentati dall’art. 115 del D. Lgs. 81/2008 inerenti i “Sistemi di protezione contro le cadute dall’alto” e sm.i che in particolare evidenzia che, qualora non siano state adottate misure di sicurezza collettive (es. i ponteggi, i parapetti), è obbligatoria la messa in sicurezza individuale tramite opportuni dispositivi di protezione individuale conformi alle norme tecniche stabilite.
2. quelli regionali, presenti in
   • Lombardia
   • Emilia Romagna
   • Sicilia
   • Toscana
   • Piemonte
   • Liguria
   • Umbria
   • Marche
   • Friuli Venezia Giulia
   • Veneto
   • Campania
   • Sardegna
   • Provincia autonoma di Trento
   ove è stata introdotta l’obbligatorietà dei dispositivi anticaduta in certe situazioni e contesti, ma che in termini generali riguardano le nuove realizzazioni, le manutenzioni che agiscono sulla struttura portante e negli interventi di ristrutturazione/installazione ad alta quota.
3. rammentiamo inoltre le normative tecniche per l’omologazione dei prodotti (es. le norme UNI 795:2012 e UNI 11578:2015, particolarmente importanti per i produttori dei dispositivi e UNI 11560:2014 relativa alla progettazione/realizzazione/uso e manutenzione dei dispositivi).

Per operare in sicurezza, pertanto, è necessario:

• conoscere ed attenersi alle normative
• essere formati ed informati
• agire sempre con buon senso

Questa cultura sulla sicurezza deve coinvolgerci tutti, in qualità di:

1. produttori dei dispositivi (che certificano i materiali, devono dare supporto documentale e rilasciare il Manuale d’installazione, d’uso e manutenzione strettamente legato all’edificio e non ai suoi abitanti);
2. progettisti (che sono tenuti a conoscere nello specifico ogni singolo intervento attraverso sopralluoghi puntuali, redigere il corretto progetto del sistema anticaduta comprensivo della Relazione illustrativa del contesto, delle misure adottate e delle relative Relazioni di calcolo e verifica);
3. installatori (che debbono essere formati ed informati, a conoscenza delle normative vigenti e delle prassi esecutive alla regola dell’arte nonché essersi confrontati con le indicazioni del produttore per rilasciare infine la Dichiarazione di Conformità);
4. ma anche ai proprietari di immobili e/o amministratori di stabili (che in ogni caso sono chiamati in causa dal T.U. quali responsabili nei confronti della messa in sicurezza della copertura e delle relative ispezioni e manutenzioni).

Operando in quota i rischi sono molteplici e frequenti; tra questi possiamo citare alcune situazioni più comuni:

• scivolamento causato dalle intemperie (la brina del mattino, ghiaccio…) e dalle alte pendenze;
• inciampo in attrezzature incautamente lasciate sulle falde o in discontinuità presenti non precedentemente valutate (emergenze quali sfiati, dislivelli…);
• sfondamento della struttura deteriorata o di finestre da tetto nascoste;
• cadute/rotolamenti per disattenzione, malori o perdite d’equilibrio o perché ci si è sporti troppo oltre il bordo della copertura.


I sistemi anticaduta si distinguono in:

• temporanei: progettati e certificati per essere installati prima dell’uso e rimossi dopo l’utilizzo, sono generalmente di proprietà dell’utilizzatore, che ne verificherà costantemente la funzionalità;
• permanenti: pensati per essere installati permanentemente, non sono removibili, fanno parte dell’immobile e saranno soggetti a ispezioni periodiche e manutenzioni a carico del proprietario dell’edificio, che li metterà a disposizione di chiunque operi con le dovute modalità.


La classificazione italiana prevede sistemi che si richiamano a differenti normative tecniche in dispositivi di:

tipo A: ancoraggi puntuali (EN 795/2012 o UNI 11578/2015)

tipo B: ancoraggi puntuali mobili (EN 795/2012)

tipo C: ancoraggi lineari flessibili detti anche linee vita (EN 795/2012 o UNI 11578/2015)

tipo D: ancoraggi lineari rigidi detti anche rotaie (EN 795/2012 o UNI 11578/2015)

tipo E: ancoraggi puntuali a zavorra (EN 795/2012)

In copertura si utilizzano generalmente i tipi A, C e D,  ma ogni regione può avere espresso delle indicazioni specifiche a tal proposito, anche in considerazione delle prescrizioni in termini di tutela paesaggistica e sui beni culturali e di valenza storico/artistica.

Ricordiamo che i sistemi di ancoraggio devono prevedere i seguenti elementi:

1. un punto di ancoraggio certificato
2. un’imbracatura anticaduta
3. un sistema di connessione ancoraggio/imbracatura
4. un sistema di discesa e recupero in caso di infortunio

Una raccomandazione di grande importanza riguarda la fase conoscitiva del luogo per il quale si dovrà progettare il dispositivo. Il progettista dovrà, infatti, operare un accurato sopralluogo al fine di valutare le condizioni al contorno, in termini di:

• accessi all’ambito generale (porte, scale, percorsi),
• modalità di accesso alla copertura, che può essere interno – da privilegiarsi - attraverso un lucernario, che deve avere certe caratteristiche dimensionali, od una terrazza in copertura; in loro assenza, attraverso scale esterne da vincolare stabilmente all’edificio

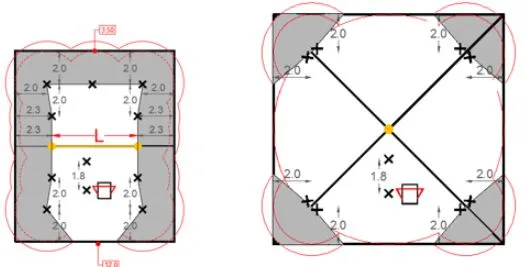

• percorsi che conducono ai dispositivi principali, attraverso un primo elemento rintracciabile in prossimità dell’accesso (entro 60 cm) e di altri posti in serie posti a circa 1,80 metri l’uno dall’altro fino al raggiungimento del dispositivo principale e a 2,00 metri dal bordo del tetto
• transiti in quota ai fini delle lavorazioni da svolgere.

Questo consentirà di agire in sicurezza nell’intera area di lavoro, a partire dal punto di partenza fino al punto d’accesso e di lavorare in serenità (pur se sempre con attenzione).

Importantissimo è poi conoscere la geometria del tetto, in termini di pendenze, dislivelli, discontinuità nonché lo stato di conservazione dello stesso, in modo da evitare cedimenti e sfondamenti.

Secondariamente sarà necessario valutare:

1. la tipologia di struttura statica, in termini dimensionali e materici (la struttura è lignea, in latero cemento, metallica?)
2. la funzionalità della stessa struttura, eventualmente redigendo una verifica statica ad hoc
3. il tipo di manto presente o in progetto (tegole e/o coppi, lastre metalliche, lose in pietra?)
4. l’eventuale presenza e le caratteristiche materiche e dimensionali del sistema coibente in copertura, per capire con quale spessore di copertura ci si confronta
5. la predisposizione di particolari elementi, quali i pannelli termici solari o fotovoltaici, condizionatori od altro, che condizionano il transito, i passaggi e la distribuzione dei dispositivi.

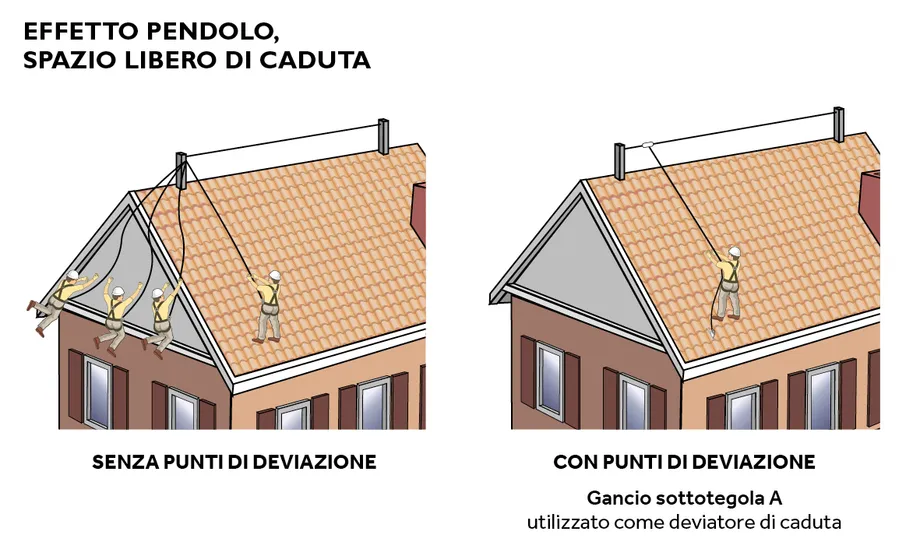

Questo perché il sistema anticaduta si pone come obiettivo imprescindibile quello di impedire al lavoratore di sporgersi e cadere, privilegiando il lavoro in trattenuta o a caduta impedita, limitando i tempi di esposizione al pericolo e le operazioni inutili, perché: meno si fa, minori sono i rischi di cadere.

BMI Italia, con la sua grande esperienza in termini di produzione di materiali per coperture continue e discontinue, offre ai progettisti la possibilità di chiedere un preventivo gratuito sui dispositivi anticaduta che da tempo propone sul mercato, puntuali (ganci di varia natura, cordini, pali girevoli) e lineari (con sistemi deformabili ed indeformabili).

E’ sufficiente scrivere a vitasafe@bmigroup.com e fornire una planimetria della copertura, con le altre specifiche di progetto (prospetti, sezioni, esigenze precipue) per ottenere:

• lo schema di distribuzione dei dispositivi, con indicazione degli accessi e dei percorsi
• una relazione illustrativa che affronta le dinamiche specifiche
• le voci di capitolato dei materiali necessari
• il preventivo dettagliato

Sarà poi il progettista a richiedere un eventuale approfondimento anche strutturale e l’eventuale predisposizione degli elaborati tecnici da presentare alle Amministrazioni prima dell’inizio dei lavori.
