Postup montáže úžlabí

Úžlabí je kritický prvek střechy pro odvod vody, vyžadující pečlivou instalaci a kvalitní materiály. Tento text poskytuje návod na montáž úžlabí.
BRAMAC - laťování úžlabíBRAMAC - laťování úžlabí
  • Správná konstrukce a instalace úžlabí zajišťuje efektivní odvod vody a ochranu střechy
  • Montáž probíhá ve třech hlavních fázích: příprava podkladu, instalace úžlabního pásu a napojení
  • Speciální pozornost vyžaduje úžlabí v náročných podmínkách, například v horských oblastech
Postup montáže úžlabí leadblock

Rychlá navigace

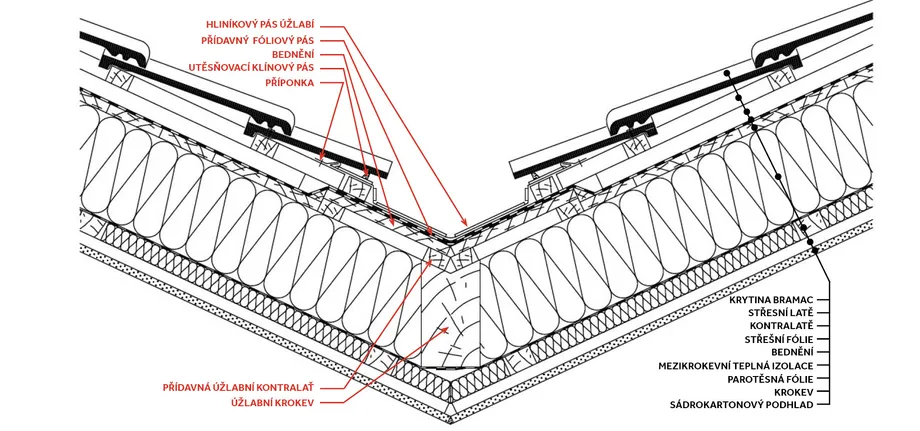

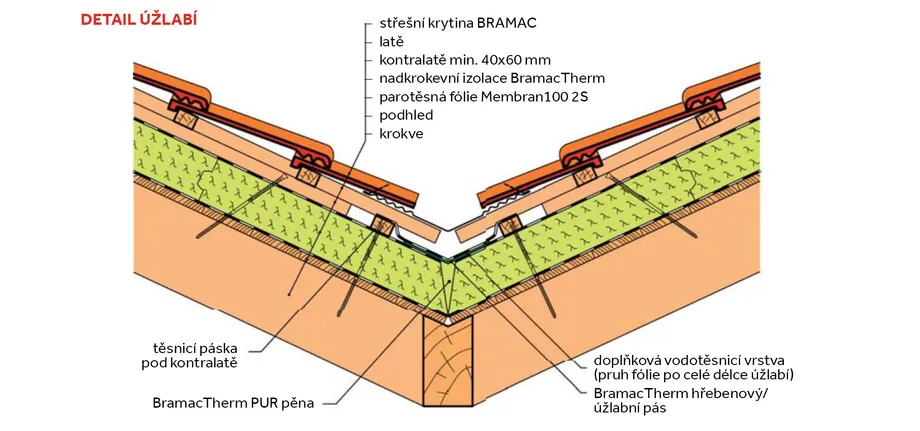

Základní informace o úžlabí

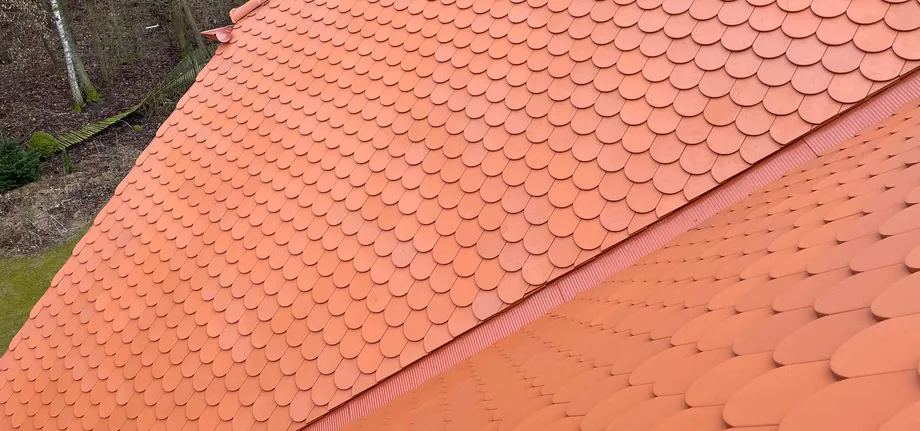

Úžlabí je klíčový prvek střechy, kde se stýkají dvě střešní roviny a vytváří vnitřní úhel pro odvod vody.

Skládá se z úžlabního plechu, upravené krytiny a podkladní vrstvy.

Návrh úžlabí ovlivňují faktory jako sklon střechy, klimatické podmínky a další faktory.

Existují různé typy úžlabí, včetně plechového, nokového a z tvarovek.

Základní informace o úžlabí
Základní informace o úžlabí

Úžlabí v horských oblastech

Horské střechy čelí extrémním podmínkám. Úžlabí zde vyžaduje:

  • Robustnější konstrukci
  • Kvalitnější materiály
  • Pečlivější instalaci
  • Častější údržbu

Nároky úžlabí v horských oblastech
úžlabí v horských oblastech

Technické požadavky pro správnou funkci úžlabí

  • Zpětný ohyb (vodní drážka): Podélný okraj oplechování úžlabí musí být opatřen tímto prvkem, který zabraňuje vzlínání vody pod krytinu.
  • Minimální šířka úžlabí: Rozvinutá šířka plechu by neměla být menší než 500 mm, což zajišťuje dostatečnou plochu pro odvod vody.

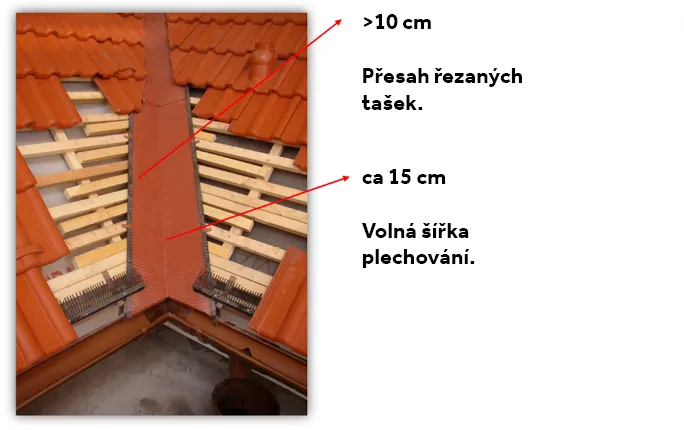

Překrytí skládaných krytin přes úžlabí

Skládané krytiny, jako jsou střešní tašky (pálené nebo betonové) nebo různé typy šablon, musí dostatečně přesahovat přes úžlabí, aby byla zajištěna vodotěsnost. Tento přesah se měří kolmo na průběh úžlabí.

  • U profilovaných střešních tašek je rozhodující překrytí v oblasti, kudy odtéká voda. To znamená, že se měří od nejnižšího bodu profilu tašky.
  • Požadované překrytí závisí na sklonu střechy. Čím menší je sklon, tím větší překrytí je potřeba pro zajištění ochrany před zatékáním.

Doporučené minimální překrytí pro skládané krytiny:

Sklon střechy

Minimální překrytí

22° a více

100 mm

méně než 22°

150 mm

Překrytí úžlabních plechů mezi sebou

Při instalaci úžlabí je často nutné použít více kusů úžlabních plechů, které se musí vzájemně překrývat. Toto překrytí zajišťuje plynulý odtok vody a zabraňuje zatékání v místech spojů.

  • Minimální překrytí úžlabních plechů mezi sebou závisí na sklonu úžlabí.
  • Obecně platí, že čím je sklon úžlabí menší, tím větší by mělo být překrytí.
Překrytí úžlabních plechů mezi sebou

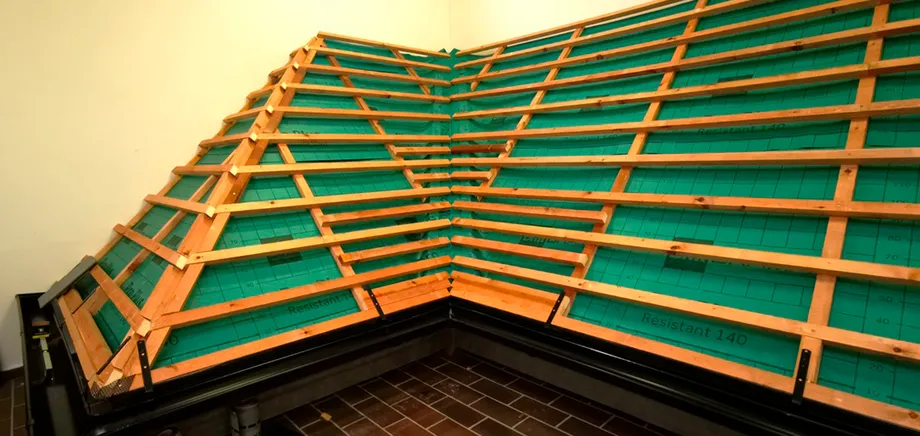

První fáze: Příprava úžlabí pro skládanou krytinu

1. Instalace úžlabních kontralatí:

  • Umístěte vnější úžlabní kontralatě v místě úžlabí.
  • Ořízněte spodní stranu kontralatí do úhlu odpovídajícího spodní okapové hraně.
  • Připevněte první lať k vnější hraně úžlabní krokve.
  • Druhou lať umístěte zrcadlově na protější stranu.

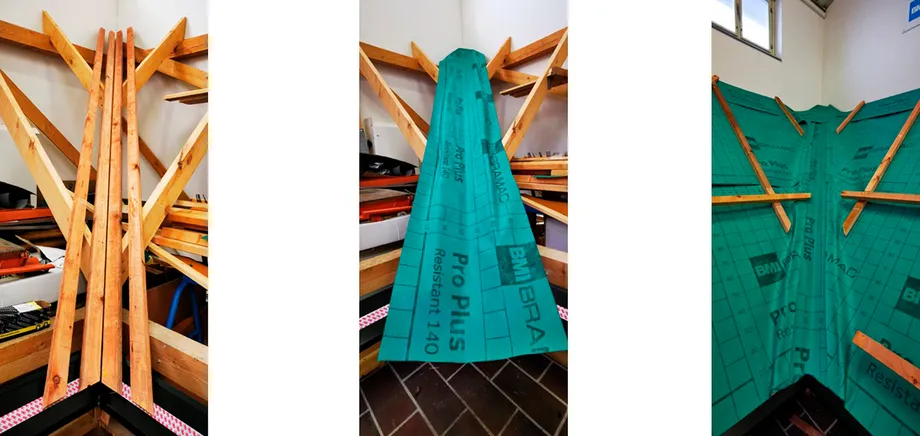

2. Aplikace střešní fólie:

  • Do připraveného úžlabí položte úžlabní pás střešní fólie.
  • Zajistěte dostatečnou šířku fólie pro přesahy přes úžlabní kontralatě.
  • Vytvarujte fólii podle vnitřních a vnějších stěn úžlabí.
  • Upevněte fólii sponkami a zastřihněte u okapové hrany.
Instalace úžlabních kontralatí: BRAMAC

3. Pokládka střešní fólie na ploše:

  • Pokračujte s pokládkou fólie na zbytku střešní plochy.
  • V místech překrytí fólii přelepte těsnicí páskou (např. Climatape).

4. Montáž kontralatí:

  • Na střešní plochu připevněte kontralatě.
  • Spodní stranu kontralatí opatřete těsnicí páskou.
  • U úžlabí nechte mezi kontralatěmi a úžlabními kontralatěmi odstup cca 5 cm pro odtok vody.

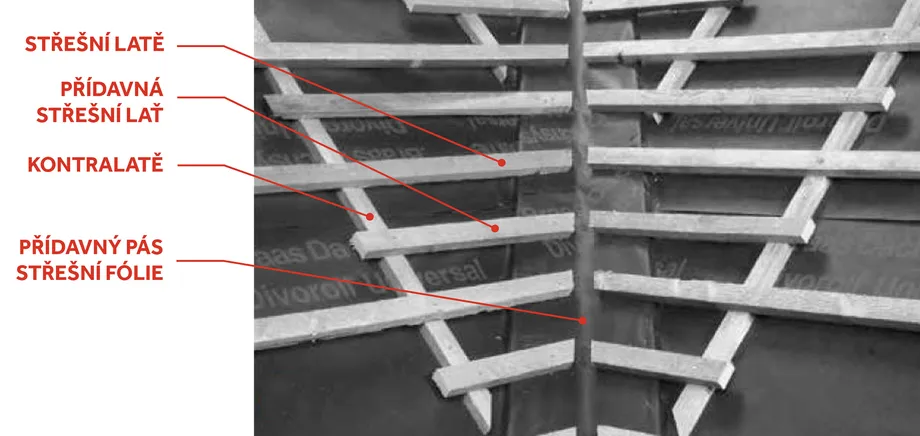

Laťování úžlabí BRAMAC

5. Laťování:

  • Proveďte laťování celé střešní plochy.

Druhá fáze: Instalace úžlabního pásu

A. Obecný postup instalace úžlabního pásu

1.Příprava střechy:

  • Důkladně ukliďte střechu od pilin a nečistot.
  • Toto je důležité pro zajištění správného odtoku vody mezi latěmi a kontralatěmi.

2.Příprava podkladu pro úžlabní pás:

  • Podle typu úžlabí buď zahustěte latě, nebo vytvořte plné bednění.
  • Cílem je vytvořit pevný podklad pro úžlabní pás.

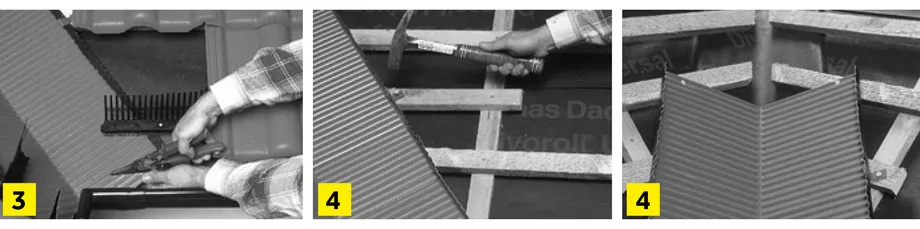

3.Pokládka úžlabního pásu:

  • Položte úžlabní pás na připravené latě.
  • Přizpůsobte pás střešnímu sklonu.
  • Na spodním okraji pásu vystřihněte odtokovou hranu do vnitřního rohu žlabu.
Pokládka úžlabního pásu návod BRAMAC

4.Upevnění úžlabního pásu:

  • Připevněte každou stranu pásu ke střešním latím pomocí příponek.

5.Pokládka dalších úžlabních pásů:

  • Pokládejte další pásy s překrytím 10 cm.
  • Pokračujte až ke hřebeni.
  • U hřebene odstřihněte přebytečný plech.
Pokládka dalších úžlabních pásů

Instalace utěsňovacího klínového pásu

6.Instalace utěsňovacího klínového pásu:

  • Na obě strany úžlabí přilepte samolepicí utěsňovací klínový pás.
  • Zajistěte, aby byl pás dostatečně překrytý taškou pro ochranu před UV zářením.
  • Tento pás slouží jako ochrana proti zafoukání sněhu, prachu a průniku drobných živočichů.

B Specifické typy úžlabních pásů a jejich instalace

Charakteristika:

  • Velmi tuhý pás
  • Podélně vyztužen esovitými prolisy
  • Lze pokládat na laťování bez mezilatí

Instalace:

  • Využívá speciální dvojité otvory podél okrajů pro připevnění hřebíky
  • Otvory umožňují volné vyrovnání délkových změn při teplotních výkyvech
  • Na spodním okraji prvního pásu vystřihněte odtokovou hranu
  • Uložte pás do úžlabí a připevněte k latím

Důležité upozornění:

  • Před pokládkou krytiny chraňte úžlabí před mechanickým poškozením
  • Všechny tašky v úžlabí musí být přichyceny k latím
  • Malé zlomky tašek přichyťte pomocí Příchytky pro řezané tašky
Příchytka pro řezané tašky BRAMAC

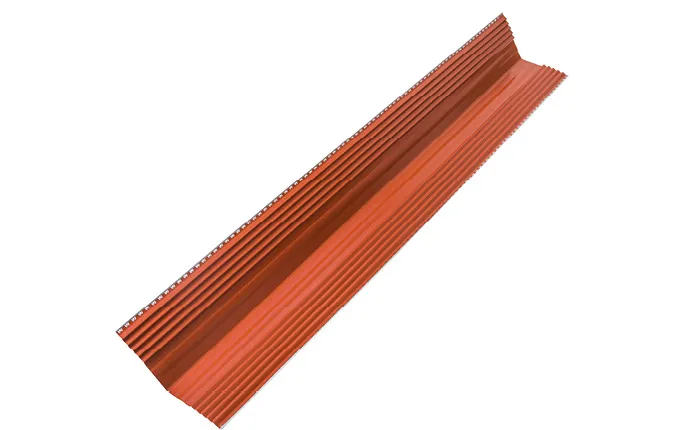

Charakteristika:

  • Vyroben z hliníku
  • Oboustranně použitelný
  • Obsahuje sedm linií pro snadné ohýbání přímo na střeše

Použití:

  • Vhodný zejména pro prohloubená úžlabí (sklon min. 15°)

Instalace:

  • Připevňuje se příponkami přímo na latě nebo na bednění
Hliníkový pás úžlabí BRAMAC

Charakteristika:

  • Vyrobeno z pozinkovaného ocelového plechu tl. 0,5 mm s povrchovou úpravou
  • Po obou stranách 5 podélných prolisovaných drážek

Instalace:

Připevňuje se pozinkovanými hřebíky ke střešním latím bez příponek

Profilované úžlabí pozinkované (řešení úžlabí Bramac)


Pokrývači

Precizní pokládka je podmínkou pro kvalitní a funkční střechu. Rádi bychom Vám doporučili pokrývače, kteří mají letité zkušenosti se střešním systémem BRAMAC a zaručují tak kvalitní provedení pokládky.
Zkušený pokrývač ve vašem okolí
Pokrývači BLP

C. Dodatečné informace o instalaci

Ochrana úžlabí je klíčovým krokem před pokládkou krytiny. Je nezbytné chránit úžlabí před jakýmkoliv mechanickým poškozením, které by mohlo narušit jeho povrchovou úpravu. Toto preventivní opatření zajistí dlouhodobou funkčnost a estetiku úžlabí.

Upevnění tašek v oblasti úžlabí vyžaduje zvláštní pozornost. Všechny tašky umístěné v úžlabí musí být bezpečně přichyceny k latím. Pro malé zlomky tašek, které nelze standardně upevnit, se používá speciální příslušenství - Příchytka pro řezané tašky. Toto zajistí stabilitu krytiny i v této kritické oblasti střechy.


Třetí fáze: Napojení úžlabí u hřebene

Existují dva způsoby napojení úžlabí na hřeben:

A. Jednostranné napojení úžlabí - hřeben

Postup:

  • Přizpůsobte úžlabí střešnímu sklonu.
  • Nainstalujte větrací pás podél hřebene.
  • Osaďte úžlabní tašky.
  • Uzavřete napojení v oblasti úžlabí pomocí Spojovacího pásu úžlabí.

B. Dvoustranné napojení úžlabí – hřeben

Postup:

  1. Přizpůsobte úžlabí střešní rovině.
  2. Ponechte 10 mm mezeru mezi spoji úžlabí.
  3. Přelepte spoj úžlabí Spojovacím pásem úžlabí.

Důležitá poznámka: Před aplikací Spojovacího pásu úžlabí se ujistěte, že podklad je čistý, suchý a bez prachu.

Příponka hliníkového pásu

Příponka hliníkového pásu
Příponka hliníkového pásu se používá pro upevnění Hliníkového pásu úžlabí a to nasazením na zpětný lem a připevněním dvěma hřebíky do latí/bednění.
