Termes relatifs aux toitures

Termes relatifs aux toitures

Qu'entendons-nous par termes relatifs aux toitures?

Toiture en pente

Un toit dont les versants ont une pented’au moins 15°.

Système Low pitch

Un toit dont les versants ont une penteentre 7° et 15°. Nous avons développé ce système spécifique chez BMI Monier pour permettre des réalisations avec des toitures à pente très faible. Le Système Low pitch est un système de toiture complet pour lequel nous avons développé une tuile particulière.

test

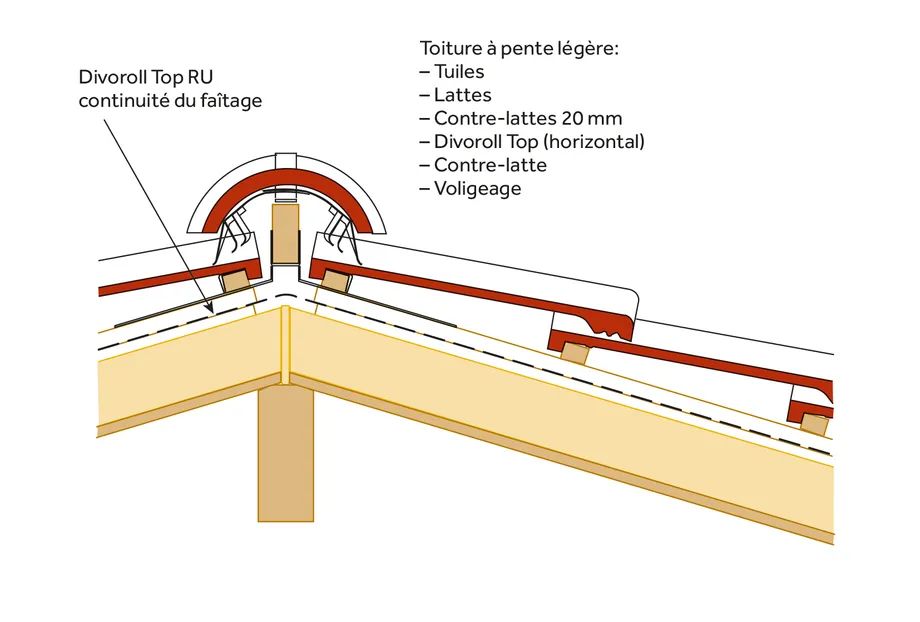

Toiture à pente légère

Toiture à pente légère

Un toit dont les versants ont une penteentre 15° et 25°. Ces toits nécessitent des mesures supplémentaires, en fonction du modèle de tuile.

toiture à pente légère

Versant

Une surface de toiture dont la pente est d'au moins 15°.

La structure (de l'extérieur vers l'intérieur) :

  • couverture de toit (tuiles), fonction : protection contre les précipitations et conception esthétique

  • lattes, fonction : fixation de la couverture du toit

  • contre-lattes, fonction : ventilation et fixation des lattes

  • écran de sous-toiture, fonction : hydrofuge, perméable à la vapeur, avec une contre-latte supplémentaire entre l’écran de sous-toiture et la latte

  • voligeage (généralement panneau de toiture ou élément de toiture), fonction : support, hyper résistant à la charge, étanchéité au vent, drainage selon BRL 0101 et isolation (thermique et acoustique)

  • pare-vapeur (en fonction de la construction du toit)

Nœud de construction

Nœud de construction

L'endroit où différentes parties du bâtiment se rejoignent, comme le raccordement du toit aux parties du bâtiment environnantes et le raccordement de différentes parties du toit entre elles.

nœud de construction

Pente de la toiture

L'angle interne entre le versant et une ligne horizontale passant par le pied de versant.

Faîte

Le raccordement du versant au sommet.

Longueur du toit

La distance entre le versant et le faîte.

Largeur du toit

La distance entre l'extérieur de la sous-structure du côté droit et l'extérieur de la sous-structure du côté gauche du versant.

Rives de toiture

Les extrémités du versant sur le haut, le bas et sur les côtés.

Arêtier

L'angle extérieur entre deux versants.

Noue

L'angle interne entre deux versants.

Pied de versant

Le raccordement du versant sur la partie inférieure.

Traversée de toiture

Toute traversée du versant pour une lucarne, une cheminée, un conduit de fumée, un passage de ventilation, etc.

Solin / Gouttière-Solin

La construction de la gouttière sur le côté élevé d'une traversée de toiture (par exemple, une cheminée) dans un versant.

Angle de gouttière

L'angle interne, horizontal, entre deux façades (important pour déterminer l'emplacement des XX de l'arêtier).

Gouttière dissimulée

Une gouttière partiellement ou complètement cachée sous les tuiles dans le sens de la pente de la toiture, le long du côté d'une traversée de toiture ou le long de la maçonnerie verticale.

Gouttière en V

La gouttière horizontale entre deux versants se faisant face ou entre un versant et la maçonnerie verticale.

Mur de séparation

Le mur séparant deux habitations.

Faîte de séparation

Le faîte commun à deux habitations au centre et parallèle à un mur de séparation des maisons.

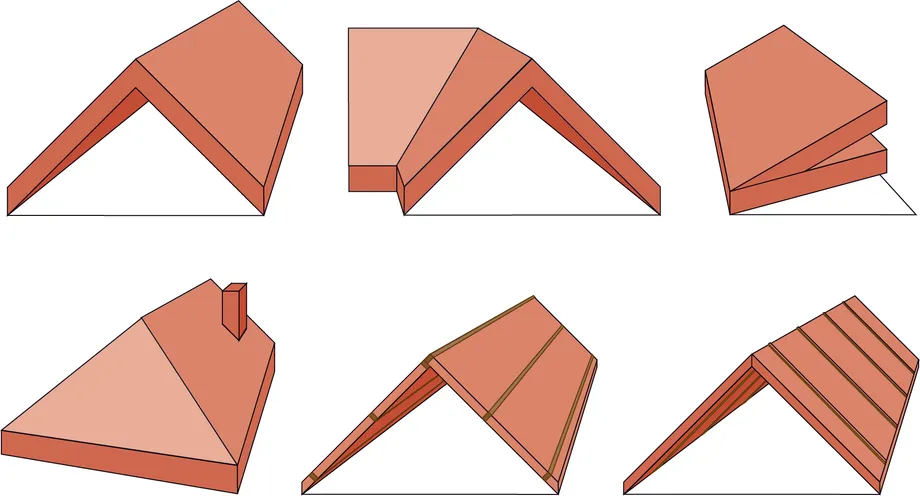

Systèmes de toiture

  • Toit à pannes : toit préfabriqué avec pannes intégrées. S'étend d'un mur porteur à l'autre.

  • Toit à rails ou toit à charnière : toiture préfabriquée avec rails intégrés et faîtage à charnière. S'étend d'un pied de versant à l'autre, ou d'un pied de versant au faîte (toiture monopente).

Élément de toiture

Panneau ou élément sandwich constitué d'une plaque de base avec des nervures, entre lesquelles est inséré un isolant. S'étend du faîte au versant, soutenue par des pannes.
