Como colocar ripas para evitar rupturas

ripas6-300x135
Partilhar:

As Ripas são peças fundamentais para a estrutura dos telhados pois se pensarmos bem são elas que vão receber as telhas e sustentá-las. Estas deverão de ser fabricadas com material de qualidade pois imagine o que seria se uma ripa partir-se depois de estar a estrutura toda concluída?  A cobertura precisa de ser instalada minuciosamente e embora sejam um dos elementos mais simples da estrutura, é nelas que as telhas são apoiadas.

Os suportes das coberturas - ripado - são os elementos construtivos em contacto com as telhas, que lhes servem de apoio, asseguram o seu posicionamento e transmitem à estrutura as ações sobre elas exercidas. O espaçamento do ripado (ou bitola)  corresponde à distância entre as ripas, que é o comprimento livre de uma telha (mais uma vez uma ripa) quando vista pelo interior da cobertura.

ripas1-300x171

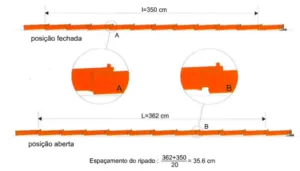

Exemplo de cálculo do espaçamento do ripado

Os materiais constituintes dos suportes devem satisfazer às exigências gerais e específicas:

Madeira: estas devem estar completamente secas, sem defeitos (alterações biológicas, nós, bolsas de resina etc.).

Perfis metálicos: Devem ser constituídos por perfilados em aço de construção de utilização geral. Antes da colocação em obra, os perfilados devem receber um primário de proteção contra a corrosão.

Perfis pré-moldados: deverão apresentar seção compatível com o apoio das telhas e ser corretamente fixados nos seus apoios.

As ripas devem ser perfeitamente lineares e de dimensões constantes em altura e largura para permitir o apoio uniforme. A sua correta colocação e dimensão vai ditar o resultado final da execução da cobertura. Devem assentar sobre a base ou estrutura da cobertura em, pelo menos, três pontos.

Deixamos-lhe um passo-a-passo de como instalar corretamente as Ripas tendo como base o nosso Sistema Tectum-First:

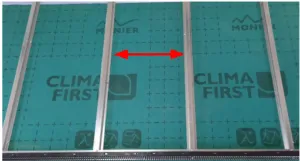

  1. Antes de aplicar as ripas, as contra-ripas já deverão estar aplicadas na vertical da pendente à distância recomendada das ripas a utilizar. Por exemplo: uma Ripa R20 – terá a distância das contra ripas a 50 cm.

ripas_1-300x161

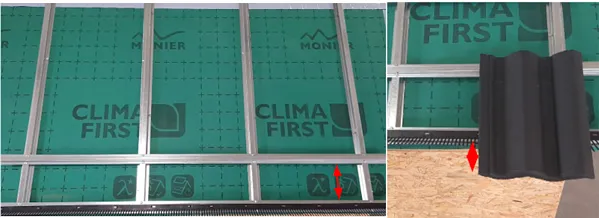

2. Aplicação da primeira ripa: a distância depende do que se pretende ter de Beiral e depende do tamanho da telha a aplicar.

ripas2

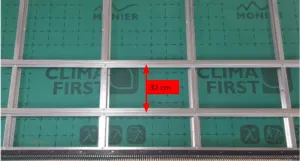

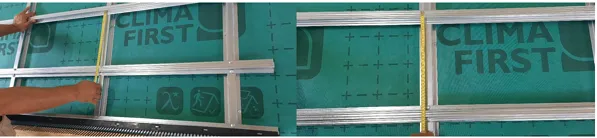

3. Aplicação da segunda ripa: Aplicar à distância recomendada  entre ripas para a telha que vai ser aplicada. Por exemplo:  telha de cimento vai conter  30/32cm entre ripas.

ripas3ripas32-300x161

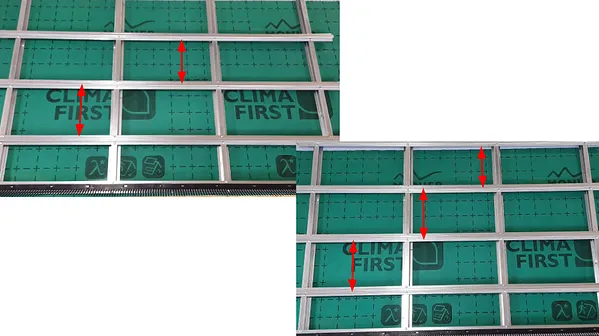

4. Fazer o mesmo para as ripas seguintes:

ripas4

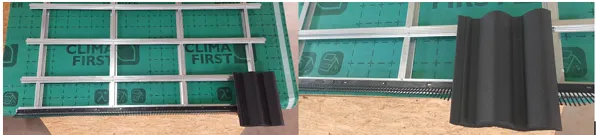

5. Aplicação da primeira telha: neste exemplo “telhas de cimento” começa da direita para a esquerda:

ripas5

6. Aplicação da segunda telha:

ripas6-300x135

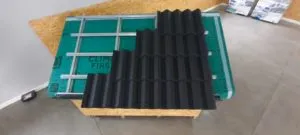

7. Aplicação das telhas seguintes: sempre começando da direita para a esquerda e de baixo para cima.

ripas7ripas73-300x135

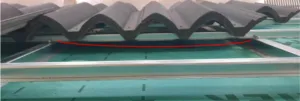

8. A escolha da ripa e o afastamento entre apoios ao estar bem calculado, faz com que  a ripa não exceda a flecha permitida na Norma. Este é um dos pontos de extrema importância visto que a ripa com o peso das telhas, neve, as pessoas etc. poderá fazer um arco entre apoios. No entanto, esse arco nunca poderá exceder o limite imposto na Normativa.

ripas9-300x135

Se tiver alguma dúvida em como montar as ripas da forma mais eficaz, por favor contacte o nosso departamento técnico.
