Innovación en Edificación: Sistema ChovACUSTIC EI90, la solución integrada para Aislamiento Acústico y Resistencia al Fuego

En la edificación actual, cumplir con la normativa vigente no requiere incrementar innecesariamente los costes ni los espesores de la tabiquería. En BMI, como fabricantes, acompañamos a los equipos de arquitectura en fase de diseño y a la distribución en el punto de venta ofreciendo soluciones técnicas diseñadas para optimizar el espacio, agilizar la ejecución en obra y facilitar el cumplimiento de los estándares de seguridad.

Seguidamente analizamos a fondo el Sistema ChovACUSTIC para tabique múltiple EI90, una solución autoportante avanzada de doble estructura que optimiza las prestaciones acústicas y térmicas con una resistencia al fuego certificada de 90 minutos.

Cumplimiento Normativo

Los elementos separadores en edificación deben aportar la resistencia al fuego necesaria para limitar la propagación de un incendio. Mientras que las exigencias básicas del CTE DB-SI suelen requerir un mínimo de EI 60 para la separación entre viviendas o sectores específicos, este sistema eleva la clasificación hasta EI 90, proporcionando 90 minutos de capacidad portante, estanqueidad frente a gases y llamas (E) e aislamiento térmico (I) bajo las condiciones del ensayo.

Adicionalmente, bajo los estándares del DB HR (Protección frente al ruido), el sistema destaca gracias a la integración de membranas bituminosas de alta densidad que aportan elasticidad a los sistemas de yeso laminado, ofreciendo un comportamiento acústico elevado (65,6dBA).

Desglose del Sistema Ensayado

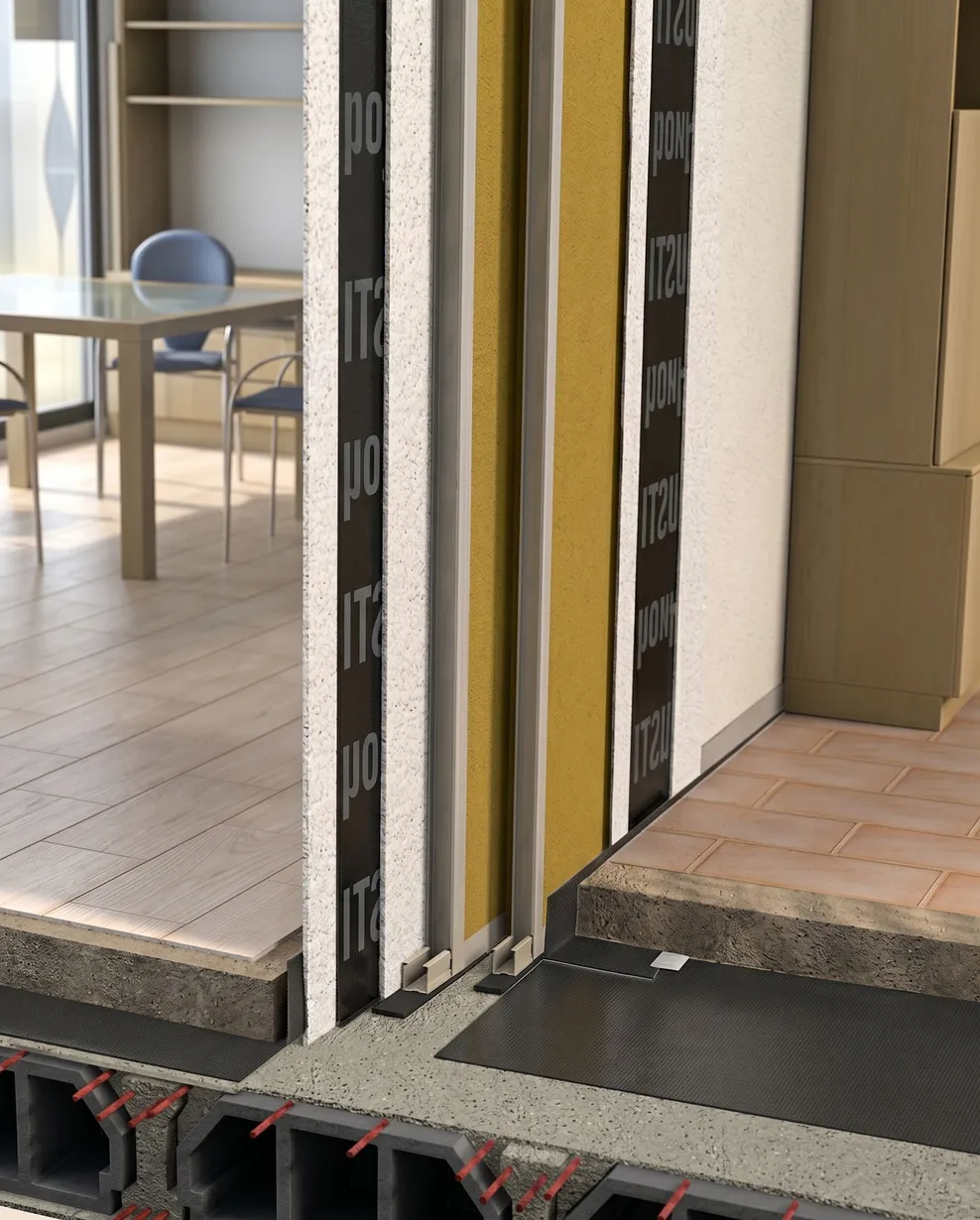

Su comportamiento técnico responde a la combinación de componentes de materiales dispuestos de manera estratégica en una doble estructura metálica de perfilería de acero galvanizado (montantes de 48 mm):

• Placas de Yeso Laminado (PYL): Cuatro placas de tipo estándar (Tipo A según UNE-EN 520) de 12,5 mm de espesor y densidad mínima de 630 kg/m³. La clasificación ensayada resulta válida utilizando un panel de yeso laminado adicional por el interior de la cámara, o sustituyéndolas por placas con propiedades mejoradas frente al fuego o la humedad.
• Lámina Viscoelastica VISCOLAM 65: Una membrana de aislamiento a ruido aéreo de base bituminosa de 4 mm de espesor y una masa de 6,5 kg/m². Dispuesta entre las capas de PYL, amortigua las vibraciones del tabique por efecto masa-resorte-masa, mejorando el nivel de aislamiento acústico en todo el espectro de frecuencias.
• Lana de Roca: Paneles con un espesor mínimo de 40 mm y una densidad mínima de 50 kg/m³ colocados en el interior de los montantes metálicos, actúan como absorbentes.
• Bandas de Aislamiento Estructural ELASTOBAND 50: Bandas elásticas autoadhesivas de 4 mm de espesor dispuestas debajo de todos los canales perimetrales del tabique para mitigar las transmisiones mecánicas indirectas o ruidos de flancos estructurales.

Prestaciones Mecánicas y Certificaciones

El sistema ha sido sometido a ensayos de resistencia al fuego bajo la norma UNE-EN 1364-1:2019 en los laboratorios acreditados de AFITI LICOF (Informe N.º 10566/25.R1). Durante la prueba la integridad (E) resistió 100 minutos sin fallo y el aislamiento térmico (I) se mantuvo por debajo de los límites de incremento de temperatura media (< 140 ºC) y máxima (< 180 ºC) durante 98 minutos.

A continuación, se detallan las características globales del sistema certificado:

Optimización de espacio y valor para el proyecto

El sistema permite alcanzar un valor ponderado de aislamiento acústico de RA = 65,6 dBA manteniendo un espesor total de 164 mm, optimizando la superficie útil del inmueble en comparación con otras soluciones de mayor sección.

Asimismo, el sistema cuenta con Declaración Ambiental de Producto (DAPCons), aportando la información ambiental transparente necesaria para respaldar el cómputo de créditos en sistemas de evaluación ambiental de edificios como BREEAM o LEED.
