Sistema ChovACUSTIC para techo sencillo
Compuesto multicapa Panel ChovACUSTIC 65 LR 70/4 de 44 mm y 9,3 Kg/m2 (formado por una lana mineral y una lámina viscoelástica de alta densidad), fijado mecánicamente al forjado mediante espigas de fijación (taco de fijación para paneles aislantes con clavo) y falso techo suspendido del forjado mediante horquillas y estructura simple de perfiles de chapa de acero galvanizado compuesto por una placa de yeso laminado de 13 mm. Con paneles ChovANAPA (absorbente acústico de lana mineral), sobre la placa de yeso laminado. Esta solución ofrece un aislamiento acústico a ruido aéreo (RA) de 73,9 dBA, obteniendo una mejora (ΔRA) de 15,9 dBA respecto al forjado.
Navegación rápida
Descripción
Descripción
- Placa de yeso laminado (13 mm)
- ChovANAPA 4 cm PANEL 600 (60mm). Absorbente acústico
- Pieza de cuelgue
- Panel ChovACUSTIC 65 LR 70/4 (44mm). Aislamiento multicapa a ruido aéreo
- Forjado
Documentos
| Título | Tamaño | Acciones | |
|---|---|---|---|
Ficha Sistema - Sistema ChovACUSTIC para techo sencillo | 2.96 MB | ||
Ensayo Sistema ChovACUSTIC® para techo sencillo | 507.32 kB | ||
BC3 - Sistema ChovACUSTIC para techo sencillo | 5.15 kB | ||
BIM - Sistema ChovACUSTIC para techo sencillo | 1.33 MB |
Este sitio está protegido por reCAPTCHA y se aplican la Política de privacidad y losTérminos y condiciones de Google.

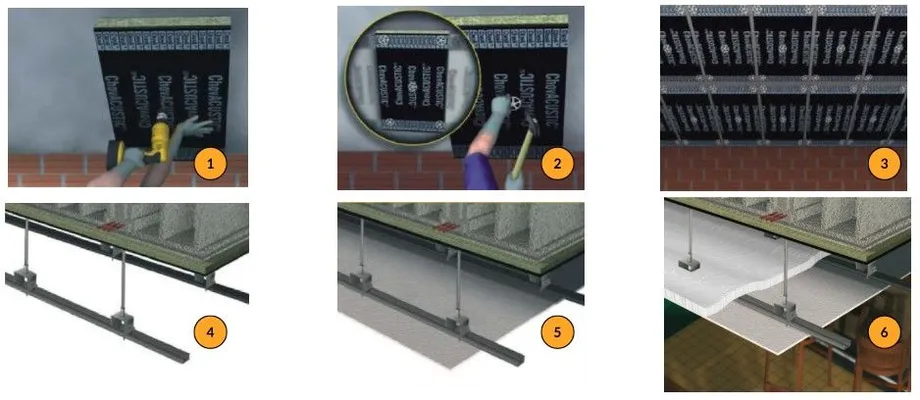

Recomendaciones de ejecución
- Previamente se habrá comprobado que el forjado no presenta huecos o fisuras, ya que en caso de existir se macizarán con mortero. A continuación, presionar el panel sobre el forjado con la lámina viscoelástica quedando a la vista y realizar un agujero en el centro del panel. La profundidad deberá ser de al menos 4 cm.
- Introducir una espiga de fijación (taco de fijación para paneles aislantes con clavo) con la ayuda de un martillo. Repetir el proceso realizando otros cuatro agujeros más, distribuidos como se muestra en el detalle de la figura.
- Los siguientes paneles se instalarán repitiendo el proceso anterior, hasta cubrir por completo la superficie y sin dejar ningún espacio entre ellos. Todas las juntas se sellarán con ChovAIMPACT BANDA DE SOLAPE RT, para asegurar la estanqueidad. Se deberá comprobar antes del sellado, que la lámina acústica esté limpia de polvo para asegurarse el pegado de la banda.
- Fijar las varillas roscadas al forjado, introducir las piezas de cuelgue a través de las varillas y encajar ambos elementos de forma que queden acoplados. La distancia de descuelgue será de al menos 15 cm respecto del forjado.
- Atornillar la placa de yeso laminado de 13 mm a la estructura metálica y sellar las juntas entre ellas siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado.
- Extender sobre la estructura metálica y la placa de yeso laminado los paneles de material absorbente acústico ChovANAPA.
