Sistema ChovACUSTIC para techo múltiple con ViscoLAM

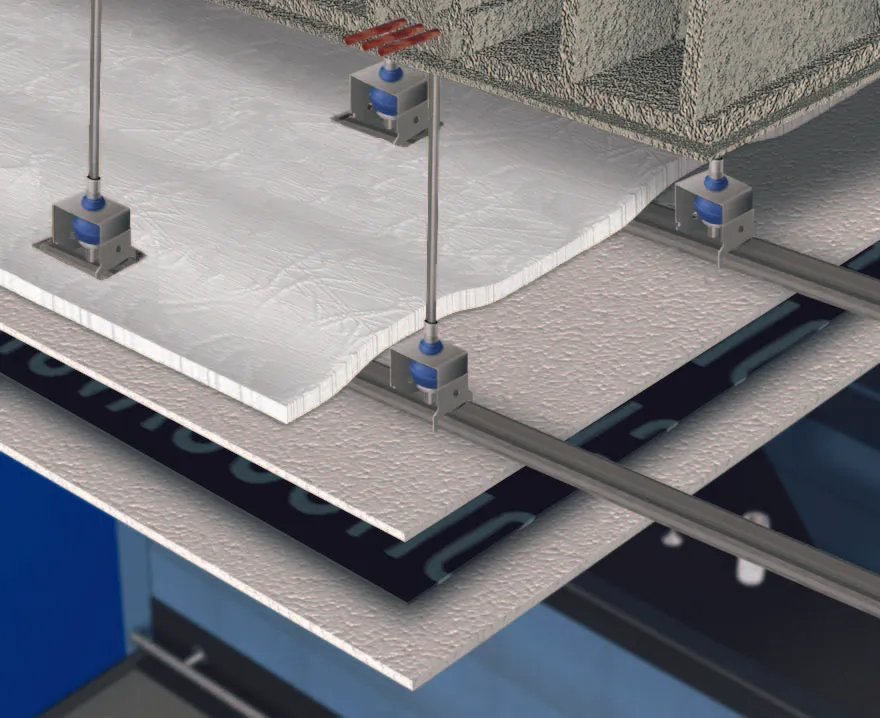

Falso techo suspendido del forjado mediante amortiguadores de caucho 4360 y estructura simple de perfiles de chapa de acero galvanizado, compuesto por dos placas de yeso laminado de 13 mm y una lámina viscoelástica de alta densidad ViscoLAM AUTOADHESIVA de 4 mm y 6,5 Kg/m2 entre placas.  Con doble capa de paneles ChovANAPA de 40 mm (absorbente acústico de napa de poliéster), sobre las placas de yeso laminado. Esta solución ofrece un aislamiento acústico a ruido aéreo (RA)  de 79 dBA, obteniendo una mejora (ΔRA) de 21 dBA respecto al forjado.

Navegación rápida

Descripción

Descripción

  • Placa de yeso laminado (13 mm)
  • ViscoLAM AUTOADHESIVA (4mm). Lámina de aislamiento a ruido aéreo
  • Placa de yeso laminado (13mm)
  • AMORTIGUADOR CAUCHO 4360. Aislamiento a vibraciones
  • 2 x ChovANAPA 4cm PANEL 600. Absorbente acústico
  • Forjado
Sistema ChovACUSTIC® para techo múltiple

Documentos

TítuloTamañoAcciones

Ficha Sistema - Sistema ChovACUSTIC para techo múltiple

1.45 MB

Ensayo Sistema ChovACUSTIC® para techo múltiple

561.16 kB

BC3 - Sistema ChovACUSTIC para techo múltiple

4.55 kB

BIM - Sistema ChovACUSTIC para techo sencillo

1.33 MB

Este sitio está protegido por reCAPTCHA y se aplican la Política de privacidad y losTérminos y condiciones de Google.

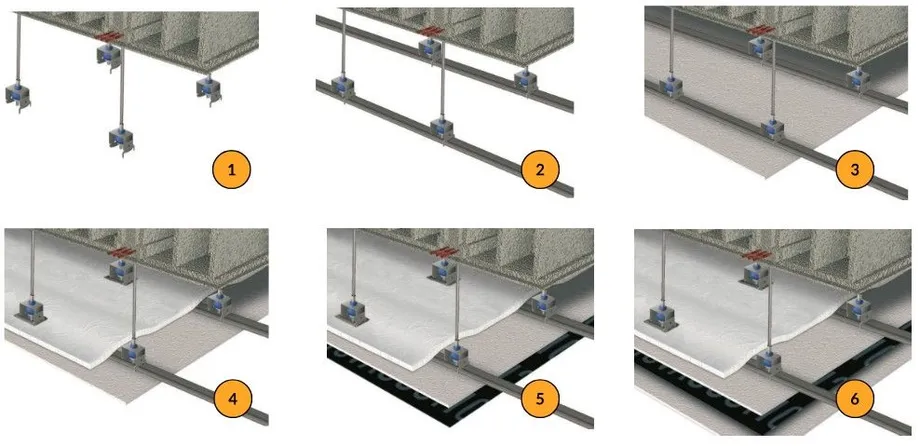

Recomendaciones de ejecución

  1. Previamente se habrá comprobado que el forjado no presenta huecos o fisuras, ya que en caso de existir se macizarán con mortero. A continuación, fijar las varillas roscadas al forjado e introducir los aisladores a través de las varillas con sus correspondientes cazoletas.
  2. Encajar los aisladores en el perfil y deslizar los dispositivos de seguridad quedando ambos elementos acoplados. La distancia de descuelgue será de al menos 15 cm respecto al forjado.
  3. Atornillar la primera capa de las placas de yeso laminado de 13 mm a la estructura metálica siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado.
  4. Extender sobre la estructura metálica y la placa de yeso laminado el absorbente acústico ChovANAPA.
  5. Adherir la lámina ViscoLAM AUTOADHESIVA, retirando previamente el plástico protector. Los diferentes tramos de lámina se colocarán a testa y contrapeando las juntas de la placa de yeso laminado.
  6. Atornillar la segunda capa de placa de yeso laminado de 13 mm a la estructura metálica y sellar las juntas entre ellas siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado. Las placas se colocarán contrapeando las juntas de la lámina ViscoLAM.
INSTALACION_Sistema para techo múltiple
