Sistema ChovACUSTIC para techo múltiple con ViscoLAM 100

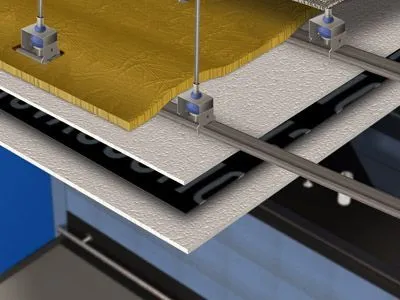

Falso techo suspendido del forjado mediante amortiguadores de caucho SENOR SE-4715 G/M6DS y SE-4725 G/M6DS y estructura simple de perfiles de chapa de acero galvanizado, compuesto por dos placas de yeso laminado Gyptec BA15D de 15 mm y una lámina viscoelástica de alta densidad ViscoLAM 100 de 6 mm y 10 Kg/m2 entre placas.  Cámara de aire de 170 mm con una capa de lana mineral de Volcalis Alpha de 60 mm, sobre las placas de yeso laminado. Esta solución ofrece un aislamiento acústico a ruido aéreo (RA)  de 75 dBA, obteniendo una mejora (ΔRA) de 21,4 dBA respecto al forjado.

Navegación rápida

Descipción

Descipción

  • Placa de yeso laminado Gyptec BA15D (15 mm)
  • VISCOLAM 100 (6 mm). Aislamiento a ruido aéreo.
  • Placa de yeso laminado Gyptec BA15D (15 mm)
  • Amortiguador Caucho SE-47 G/M6DS. Aislamiento a vibraciones.
  • Lana mineral Volcalis ALPHA (60 mm). Absorbente acústico
Sistema ChovACUSTIC® para techo múltiple con ViscoLAM® 100

Documentos

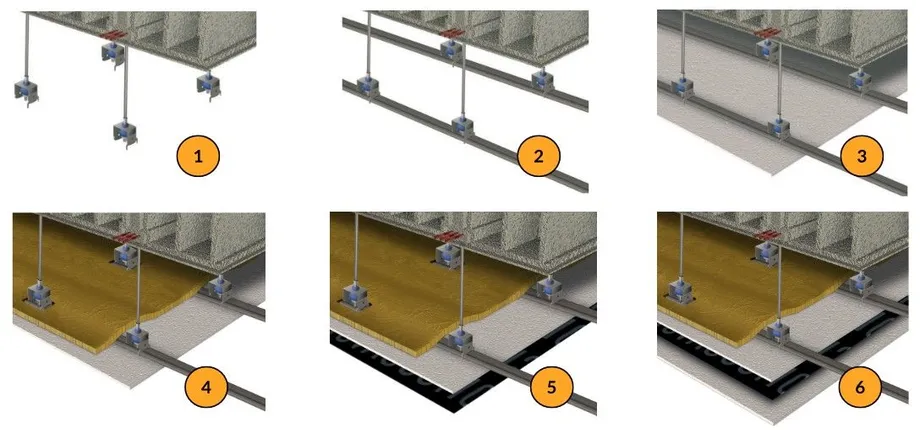

Recomendaciones de ejecución

  1. Previamente se habrá comprobado que el forjado no presenta huecos o fisuras, ya que en caso de existir se macizarán con mortero. A continuación, fijar las varillas roscadas al forjado e introducir los aisladores SE-47 G/M6DS a través de las varillas con sus correspondientes cazoletas. Para la suspensión del falso techo se utilizará una modulación de 0,5 x 1 m. Si se han de suspender conductos de cualquier tipo se deberá recalcular el tipo de amortiguador y su modulación.
  2. Encajar los aisladores en el perfil y deslizar los dispositivos de seguridad quedando ambos elementos acoplados. La distancia de descuelgue será de al menos 15 cm respecto al forjado.
  3. Atornillar la primera capa de las placas de yeso laminado de 15 mm Gyptec BA15D a la estructura metálica siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado.
  4. Extender sobre la estructura metálica y la placa de yeso laminado el absorbente acústico Volcalis Alpha de 60 mm de espesor.
  5. Fijar la lámina ViscoLAM 100 a la placa de yeso laminado utilizando cualquiera de las siguientes formas:
    1. Mediante tornillos “placa-metal” añadiendo una arandela
    2. Mediante grapas (longitud de pata 8,10 o 12 mm).
  7. Atornillar la segunda capa de placa de yeso laminado de 15 mm Gyptec BA15D a la estructura metálica y sellar las juntas entre ellas siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado. Las placas se colocarán contrapeando las juntas de la lámina ViscoLAM.
INSTALACION_Sistemapara techo múltiple con ViscoLAM
