Neubau

Hier stellen wir Ihnen nur einige beispielhafte Musterdachaufbauten vor. Mit FireSmart finden Sie mehr als 500 verschiedene Systemdachaufbauten, auf die wir bis zu 20 Jahre Garantie auf Dichtigkeit gewähren.
Systemaufbau mit FireSmart finden
Dachaufbau beim Flachdach mit Icopal Alu-Villatherm Sicherheitsbahn

Service

Haben Sie Fragen zu den Musterdachaufbauten? Kontaktieren Sie uns oder wenden Sie sich an Ihren Ansprechpartner im Außendienst.

Auf Beton

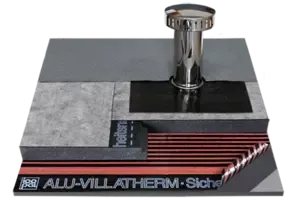

Dachaufbau 100

Nicht belüftetes Dach (Warmdach) auf Beton, mit EPS-Sicherheitsdämmbahn

FireSmart: Mit Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Sicherheitsdämmbahn: Polar-EPS

  • Dampfsperre: Alu-Villatherm

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 100 Zeichnungen

Zu den Ausschreibungstexten

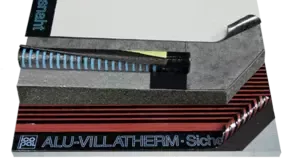

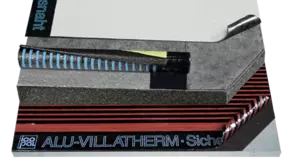

Dachaufbau 101

Nicht belüftetes Dach (Warmdach) auf Beton, mit EPS-Gefälledämmung und Polartherm SK Plus

FireSmart: Mit Eco-Activ als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Eco-Activ

  • Sicherheitsdämmbahn: Polartherm SK Plus

  • Dämmung: EPS-Gefälledämmung

  • Dampfsperre: Alu-Villatherm

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 101 Zeichnungen

Zu den Ausschreibungstexten

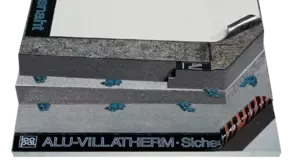

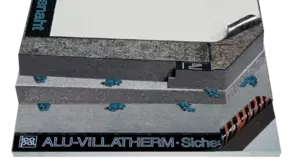

Dachaufbau 102

Nicht belüftetes Dach (Warmdach) auf Beton, mit EPS-Gefälledämmung und EPS-Sicherheitsdämmbahn

FireSmart: Mit Eco-Activ als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Eco-Activ

  • Dämmung: EPS-Gefälledämmung + Polar-EPS

  • Dampfsperre: Alu-Villatherm K

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 102 Zeichnungen

Zu den Ausschreibungstexten

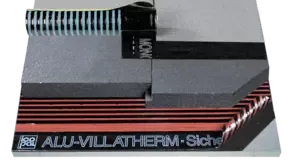

Dachaufbau 103

Nicht belüftetes Dach (Warmdach) auf Beton, mit Polystyrol-Hartschaum-Dämmplatten und Monotherm SK (Mindestgefälle 2 %)

FireSmart: Monotherm SK als Oberlagsbahn 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Monotherm SK

  • Dämmung: Polystyrol-Platten unkaschiert

  • Dampfsperre: Alu-Villatherm

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 103 Zeichnungen

Zu den Ausschreibungstexten

Dachaufbau 113

Nicht belüftetes Dach (Warmdach) auf Beton, mit Sicherheitsdämmbahn Polar-PIR

FireSmart: Eco-Activ als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Eco-Activ

  • Dämmung: Polar-PIR

  • Dampfsperre: Alu-Villatherm K

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 113 Zeichnungen

Zu den Ausschreibungstexten

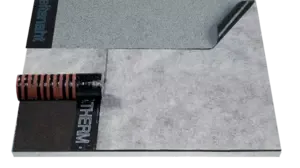

Dachaufbau 111

Nicht belüftetes Dach (Warmdach) auf Beton, mit zwei Abdichtungslagen

FireSmart: Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Zwischenlage: Polartherm

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 111 Zeichnungen

Zu den Ausschreibungstexten

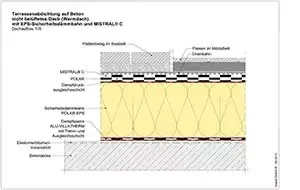

Dachaufbau 105

Terrassenabdichtung auf Beton, nicht belüftetes Dach (Warmdach) mit EPS-Sicherheitsdämmbahn und Mistral C

Verarbeitete Produkte:

  • Oberlage: Polar und Mistral C

  • Sicherheitsdämmbahn: Polar-EPS

  • Dampfsperre: Alu-Villatherm

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 105 Zeichnungen

Zu den Ausschreibungstexten

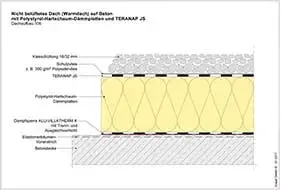

Dachaufbau 106

Nicht belüftetes Dach (Warmdach) auf Beton, mit Polystyrol-Hartschaum-Dämmplatten und Teranap JS

Verarbeitete Produkte:

  • Oberlage: Teranap JS

  • Dämmung: Polystyrol-Platten unkaschiert

  • Dampfsperre: Alu-Villatherm K

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 106 Zeichnungen

Zu den Ausschreibungstexten

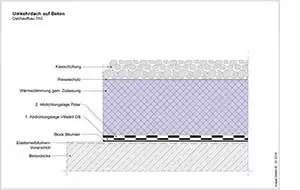

Dachaufbau 150

Umkehrdach auf Beton

Verarbeitete Produkte:

  • Oberlage: Polar

  • Zwischenlage: Villadrit DS

  • Voranstrich: Rapid-Primer oder Elasto-Primer

  • Untergrund: Beton

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 150 Zeichnungen

Zu den Ausschreibungstexten

Auf Stahlprofilblech

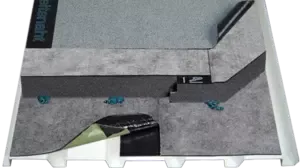

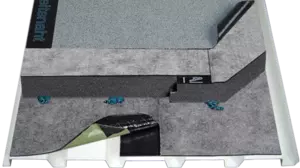

Dachaufbau 200

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit EPS-Sicherheitsdämmbahn auf Micotec SK

FireSmart: Mit Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Sicherheitsdämmbahn: Polar-EPS

  • Dampfsperre: Micotec SK

  • Voranstrich: Rapid-Primer

  • Untergrund: Stahlprofilblech

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 200 Zeichnungen

Zu den Ausschreibungstexten

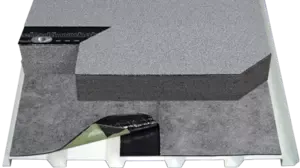

Dachaufbau 216

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Sicherheitsdämmbahn Mono-EPS auf Micotec SK (Mindestgefälle 2 %)

FireSmart: 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Mono-EPS

  • Dampfsperre: Micotec SK

  • Voranstrich: Rapid-Primer

  • Untergrund: Stahlprofilblech

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 216 Zeichnungen

Zu den Ausschreibungstexten

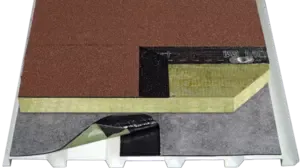

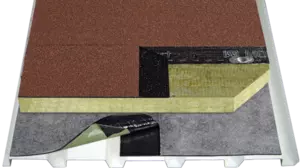

Dachaufbau 211

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Micotec SK und Monofutur (Mindestgefälle 2 %)

FireSmart: 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Monofutur

  • Dämmung: Mineralfaser

  • Dampfsperre: Micotec SK

  • Voranstrich: Rapid-Primer

  • Untergrund: Stahlprofilblech

Zu den Ausschreibungstexten

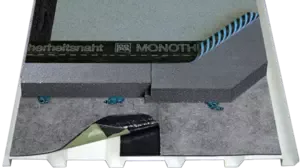

Dachaufbau 213

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Micotec SK und Monotherm SK (Mindestgefälle 2 %)

FireSmart: Mit Monotherm SK 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Monotherm SK

  • Dämmung: Polystyrol-Platten unkaschiert

  • Dampfsperre: Micotec SK

  • Voranstrich: Rapid-Primer

  • Untergrund: Stahlprofilblech

Zu den Ausschreibungstexten

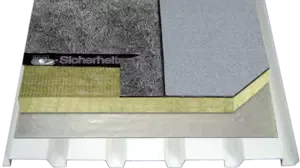

Dachaufbau 210

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Micoral NB (nach Industriebaurichtlinie und DIN 18234)

FireSmart: Mit Ventura 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Zwischenlage: Polar

  • Dämmung: Mineralfaser

  • Dampfsperre: Micoral NB

  • Untergrund: Stahlprofilblech

Zu den Ausschreibungstexten

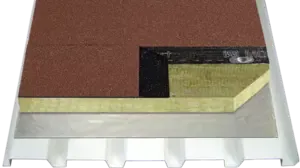

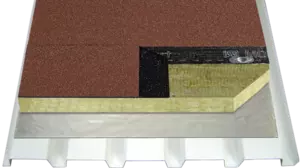

Dachaufbau 214

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Micoral NB und Monofutur (nach Industriebaurichtlinie und DIN 18234) (Mindestgefälle 2 %)

FireSmart: Mit Monofutur 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Monofutur

  • Dämmung: Mineralfaser

  • Dampfsperre: Micoral NB

  • Untergrund: Stahlprofilblech

Zu den Ausschreibungstexten

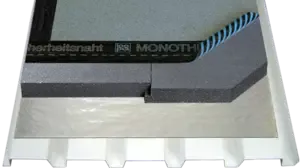

Dachaufbau 215

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Micoral NB und Monotherm SK (Mindestgefälle 2 %)

FireSmart: Mit Monotherm SK 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Monotherm SK

  • Dämmung: Polystyrol-Platten unkaschiert

  • Dampfsperre: Micoral NB

  • Untergrund: Stahlprofilblech

Zu den Ausschreibungstexten

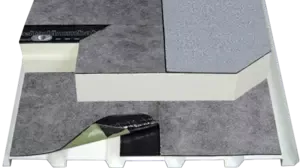

Dachaufbau 217

Nicht belüftetes Dach (Warmdach) auf Stahlprofilblech, mit Sicherheitsdämmbahn Polar-PIR auf Micotec SK

FireSmart: Mit Ventura 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Dämmung: Polar-PIR

  • Dampfsperre: Micotec SK

  • Voranstrich: Rapid-Primer

  • Untergrund: Stahlprofilblech

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 217 Zeichnungen

Zu den Ausschreibungstexten

Auf Holz

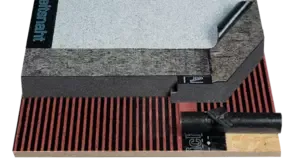

Dachaufbau 300

Nicht belüftetes Dach (Warmdach) auf Holzschalung, mit EPS-Sicherheitsdämmbahn

FireSmart: Mit Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Sicherheitsdämmbahn: Polar-EPS

  • Dampfsperre: Sicotherm

  • Untergrund:Holz / OSB/4-Dachplatte

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 300 Zeichnungen

Zu den Ausschreibungstexten

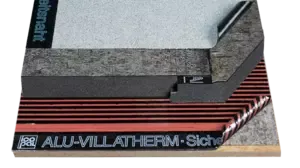

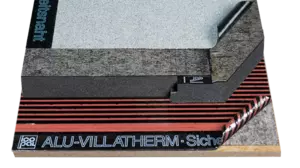

Dachaufbau 301

Nicht belüftetes Dach (Warmdach) auf Holzschalung, mit SCR-Matte, Alu-Villatherm und EPS-Sicherheitsdämmbahn

FireSmart: Mit Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Sicherheitsdämmbahn: Polar-EPS

  • Dampfsperre: Alu-Villatherm

  • Untergrund:Holz / OSB/4-Dachplatte

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 301 Zeichnungen

Zu den Ausschreibungstexten

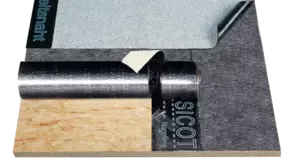

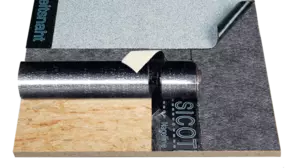

Dachaufbau 350

Belüftetes Dach (Kaltdach) auf Holzschalung

FireSmart: Mit Ventura als Oberlagsbahn 20 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Ventura

  • Zwischenlage: Sicotec

  • Untergrund:Holz / OSB/4-Dachplatte

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 350 Zeichnungen

Zu den Ausschreibungstexten

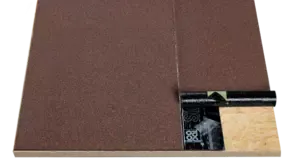

Dachaufbau 352

Belüftetes Dach (Kaltdach) auf Holzschalung, mit Sico-Top

FireSmart: Mit Sico-Top als Oberlagsbahn 10 Jahre erweiterte FireSmart-Garantie für diesen Systemdachaufbau

Verarbeitete Produkte:

  • Oberlage: Sico-Top

  • Untergrund:Holz / OSB/4-Dachplatte

Hier können Sie die technische Zeichnung als jpg, .dwg und .pdf-Datei herunterladen:

Dachaufbau 352 Zeichnungen

Zu den Ausschreibungstexten

Das Icopal Flachdachhandbuch

Das Icopal Flachdachhandbuch

Unser Flachdachhandbuch ist Planungshilfe und Nachschlagewerk und gibt Ihnen Antworten zu den täglichen Fragen und Problemstellungen rund um die Themen Flachdach und Abdichtung mit Bitumen.

Icopal Flachdachhandbuch herunterladen
