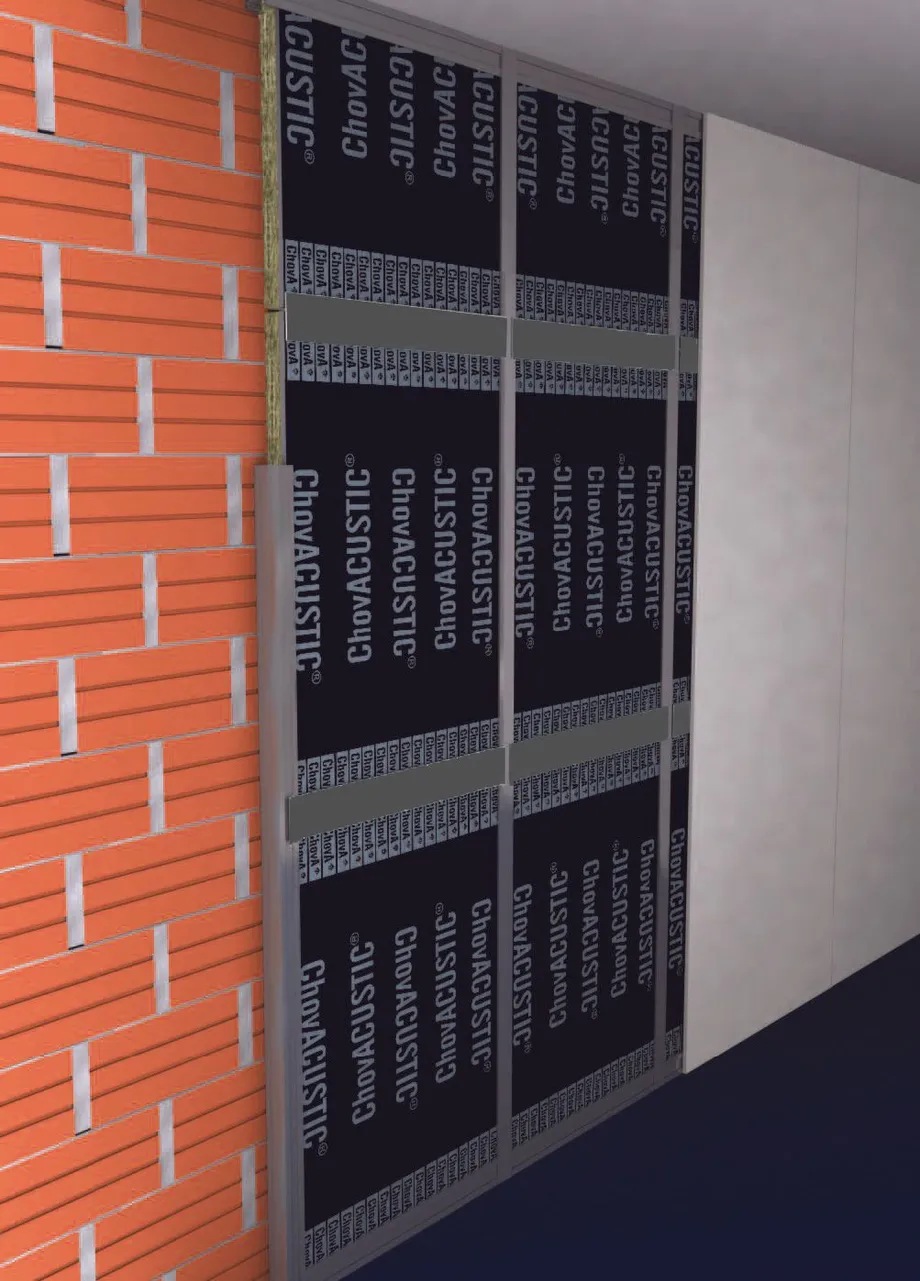

Sistema PAINEL ChovACUSTIC LR para revestimento de placa simples

A solução proposta é composta por:

Revestimento de parede com estrutura de divisória autoportante com perfis de chapa de aço galvanizado com 48 mm de largura, constituída por montantes (elementos verticais) separados 600 mm entre si e canais (elementos horizontais), painel acústico ChovACUSTIC 65 LR 70/4 de 44 mm e 9,3 Kg/m2 (formado por lã mineral e uma tela viscoelástica de alta densidade) inserido entre os montantes, e uma placa de gesso cartonado de 15 mm, fechando o autoportante, aparafusada na parte externa. Esta solução oferece um isolamento acústico ao ruído aéreo «in situ» (DnT,W) de 55 dB, obtendo uma melhoria do isolamento acústico «in situ» (ΔDnT,W) de 17 dB.

Navegação rápida

Descrição dos elementos

Descrição dos elementos

  • Painel ChovACUSTIC 65 LR 70/4 (44mm). Isolamento multicamadas contra ruído aéreo.
  • Placa de gesso cartonado (15 mm)
  • Banda de isolamento estrutural ELASTOBAND 50 (4 mm).
Sistema PAINEL ChovACUSTIC LR para revestimento de placa simples
TítuloTamanhoAções

Ficha do Sistema - Sistema PAINEL ChovACUSTIC LR para revestimento de placa simples

1.27 MB

Este site está protegido por reCAPTCHA e aplicada a Política de Privacidade e os Termos e condições de Google.

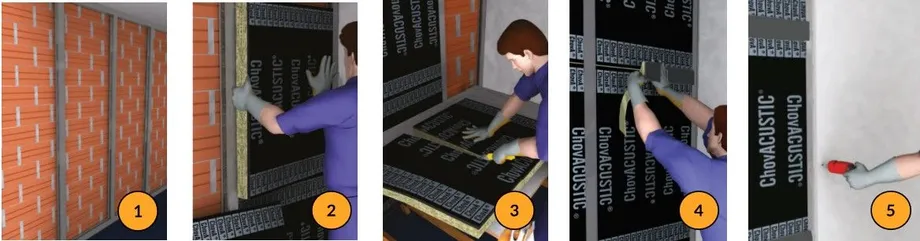

Recomendações de execução

  1. Verificar se a parede não apresenta buracos ou fissuras. Caso existam, devem ser preenchidos com argamassa. Em seguida, montar a estrutura metálica do revestimento autoportante afastada cerca de 2 cm da parede, seguindo as instruções de montagem dos sistemas de placas de gesso cartonado. A modulação será de 600 mm entre os montantes e será colocada uma banda de isolamento estrutural ELASTOBAND 50 autoadesiva por baixo dos canais. Em estruturas de revestimentos que necessitem ser reforçadas, devem ser utilizados os separadores amortecedores 3801/TD1.
  2. Colocar os painéis acústicos ChovACUSTIC 65 LR 70/4 entre os montantes, no sentido ascendente e de forma que a tela viscoelástica fique visível.
  3. Os painéis ChovACUSTIC 65 LR 70/4 seguintes devem ser colocados lado a lado, repetindo o procedimento anterior, até cobrir completamente a superfície do sistema. Para ajustar os painéis nos espaços de dimensões menores, será feito um corte com um x-acto.
  4. Em seguida, as juntas devem ser seladas utilizando a fita adesiva ChovAIMPACT BANDA DE SOLAPE RT. Para a sua aplicação, retirar o plástico protetor do adesivo, colocar sobre o painel e pressionar levemente. Por último, aparafusar as placas de gesso cartonado de 15 mm à estrutura metálica e selar as juntas entre elas, seguindo as instruções de montagem dos sistemas de placas de gesso cartonado.
RECOMENDAÇÕES DE EXECUÇÃO D05
