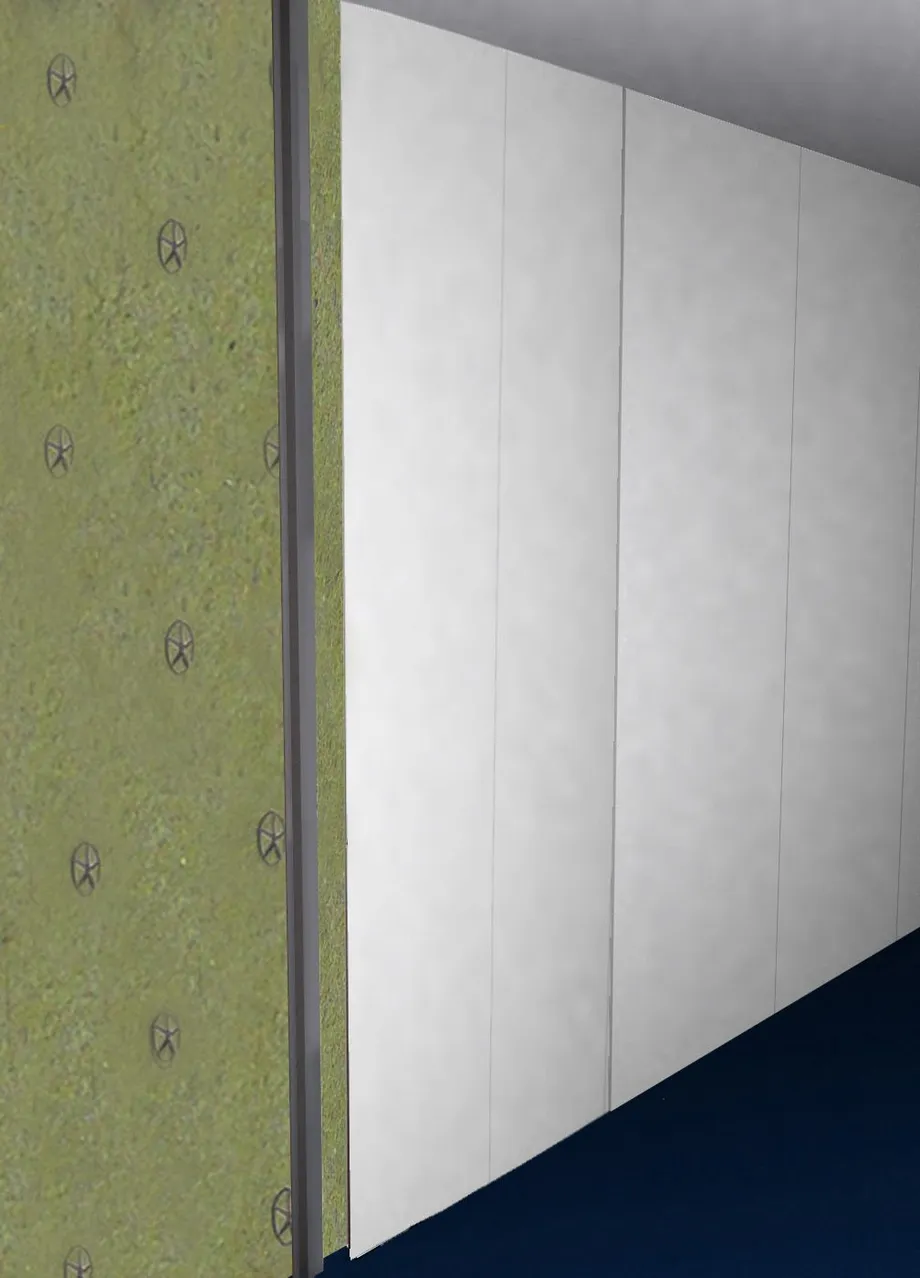

Sistema ChovACUSTIC para revestimento semi-direto simples

A solução proposta é composta por:

Revestimento de parede semi-direto composto por ChovACUSTIC PLUS FIELTEX (painel acústico multicamada de 36 mm e 8,4 Kg/m2 de peso médio formado por dupla camada de feltro têxtil termicamente aderido a uma tela viscoelástica de alta densidade de 4 mm) fixo mecanicamente à divisória com espigões de fixação para isolamento (taco de fixação para painéis isolantes com prego), estrutura em perfis de chapa de aço galvanizado do tipo ômega com 18 mm de espessura com amortecedor FTD OMEGA, no qual é aparafusada uma placa de gesso cartonado com 13 mm de espessura.  Esta solução tem uma espessura total do revestimento de 5,3 cm e oferece um isolamento acústico ao ruído aéreo «in situ» (DnT,W) de 51 dB, obtendo uma melhoria do isolamento acústico «in situ» (ΔDnT,A) de 13 dBA.

Navegação rápida

Descrição dos elementos

Descrição dos elementos

  • Divisória existente.
  • Perfis “omega” 18 mm + amortecedor FTD OMEGA.
  • ChovACUSTIC PLUS FIELTEX. Absorvente e isolante acústico.
  • Placa de gesso cartonado (13 mm)
Sistema ChovACUSTIC para revestimento semi-direto simples
TítuloTamanhoAções

Ficha do Sistema - Sistema ChovACUSTIC para revestimento semi-direto simples

1.04 MB

Este site está protegido por reCAPTCHA e aplicada a Política de Privacidade e os Termos e condições de Google.

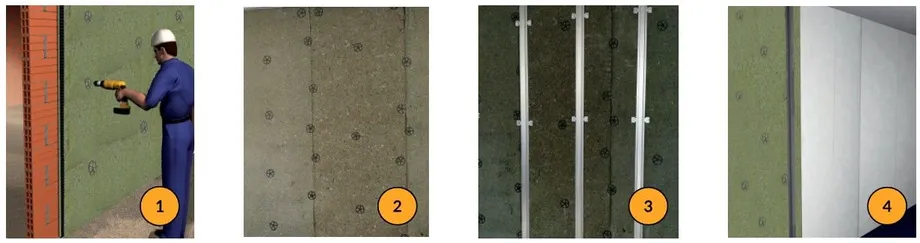

Recomendações de execução

  1. Verificar se a parede divisória não tem buracos ou fissuras. Caso existamdevem ser preenchidos com argamassa. Cortar uma secção de ChovACUSTIC PLUS FIELTEX com comprimento igual à altura da parede divisória. Colocar o ChovACUSTIC PLUS FIELTEX na parede divisória. Executar furos no material usando uma broca de 8 mm nas posições indicadas no diagrama. Os orifícios devem ter pelo menos 4 cm de profundidade. Inserir os espigões de fixação (buchas de fixação para painéis isolantes com pregos) usando um martelo, distribuindo 5 fixações por metro quadrado.
  2. O trecho de isolamento seguinte deve ser colocado seguindo as mesmas recomendações dos pontos 1 e 2, realizando a sobreposição de 2 cm que o produto apresenta. Em seguida, essas juntas deverão ser seladas com as próprias fixações.
  3. Aparafusar o amortecedor FTD OMEGA à divisória existente sobre o ChovACUSTIC PLUS FIELTEX. Fixar o perfil «omega» com um clique ao amortecedor. A distância de modulação será de 600 mm.
  4. Aparafusar a placa de gesso cartonado à estrutura metálica seguindo as instruções de montagem dos sistemas de placa de gesso laminado.
RECOMENDAÇÕES DE EXECUÇÃO D07
