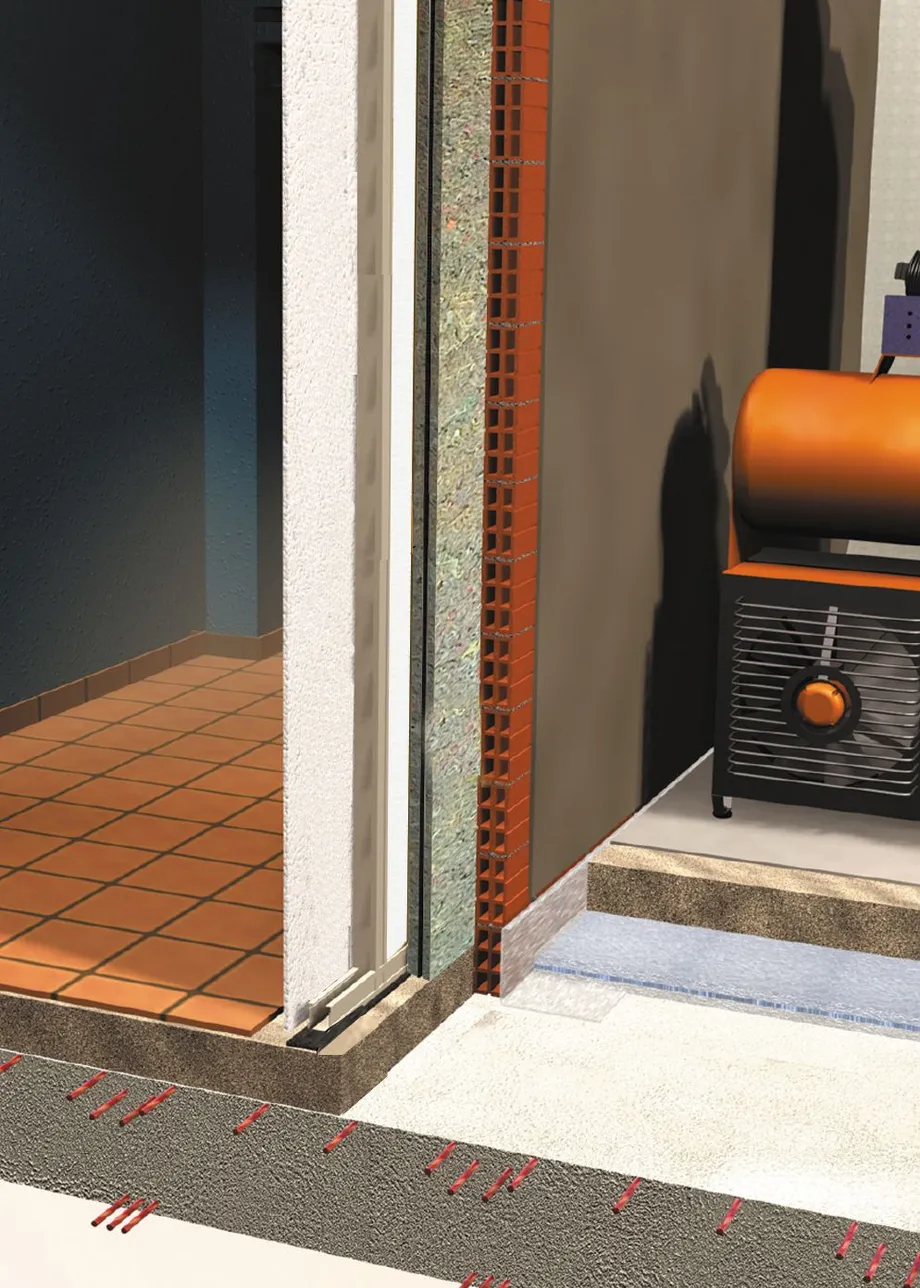

Sistema ChovACUSTIC para revestimento autoportante simples

A solução proposta é composta por:

ChovACUSTIC PLUS FIELTEX (painel acústico multicamada de 36 mm e 8,4 Kg/m2 de peso médio formado por dupla camada de feltro têxtil termicamente aderido a uma folha viscoelástica de alta densidade), fixo mecanicamente à divisória com espigões de fixação para isolamento (taco de fixação para painéis isolantes com prego), estrutura autoportante de perfis de 48 mm de largura, com uma placa de gesso cartonado de 13 mm de espessura aparafusada na face externa. Esta solução tem uma espessura total do revestimento de 9,1 cm e oferece um isolamento acústico ao ruído aéreo «in situ» (DnT,W) de 55 dB, obtendo uma melhoria do isolamento acústico «in situ» (ΔDnT,A) de 16 dBA.

Navegação rápida

Descrição dos elementos

Descrição dos elementos

  • Placa de gesso cartonado (13 mm)
  • Perfil de 48 mm.
  • ChovACUSTIC PLUS FIELTEX (36 mm). Isolamento multicamada para o ruído aéreo.
  • Tijolo cerâmico furado
  • Banda de isolamento estrutural ELASTOBAND 50 (4 mm).
Sistema ChovACUSTIC para revestimento autoportante simples
TítuloTamanhoAções

Ficha do Sistema - Sistema ChovACUSTIC para revestimento autoportante simples

1.8 MB

Este site está protegido por reCAPTCHA e aplicada a Política de Privacidade e os Termos e condições de Google.

Recomendações de execução

  1. Verificar se a divisória não apresenta buracos ou fissuras. Caso existam, é conveniente preenchê-los com argamassa. Cortar uma secção de ChovACUSTIC PLUS FIELTEX com comprimento igual à altura da divisória. Apoiar o ChovACUSTIC PLUS FIELTEX sobre a divisória. Executar os furos no material, com uma broca de 8 mm, nas posições indicadas no esquema. A profundidade deve ser de pelo menos 4 cm. Inserir os espigões de fixação (bucha de fixação para painéis isolantes com prego) com a ajuda de um martelo, distribuindo 5 fixações por metro quadrado.
  2. O trecho seguinte deve ser colocado seguindo as mesmas recomendações dos pontos 1 e 2, realizando a sobreposição de 2 cm que o produto apresenta. Em seguida, essas juntas serão seladas com as próprias fixações.
  3. Montar a estrutura metálica do revestimento autoportante separada cerca de 2 cm do material ChovACUSTIC PLUS FIELTEX, seguindo as instruções de montagem dos sistemas de placas de gesso laminado. A modulação será de 600 mm entre os montantes e será colocada uma banda de isolamento estrutural ELASTOBAND 50 autoadesiva por baixo de todos os canais. Em estruturas de revestimentos que necessitem ser reforçadas, devem ser utilizados os separadores amortecedores 3801/TD1.
  4. Aparafusar a placa de gesso cartonado de 13 mm à estrutura metálica seguindo as instruções de montagem dos sistemas de placa de gesso cartonado.
RECOMENDAÇÕES DE EXECUÇÃO D08
