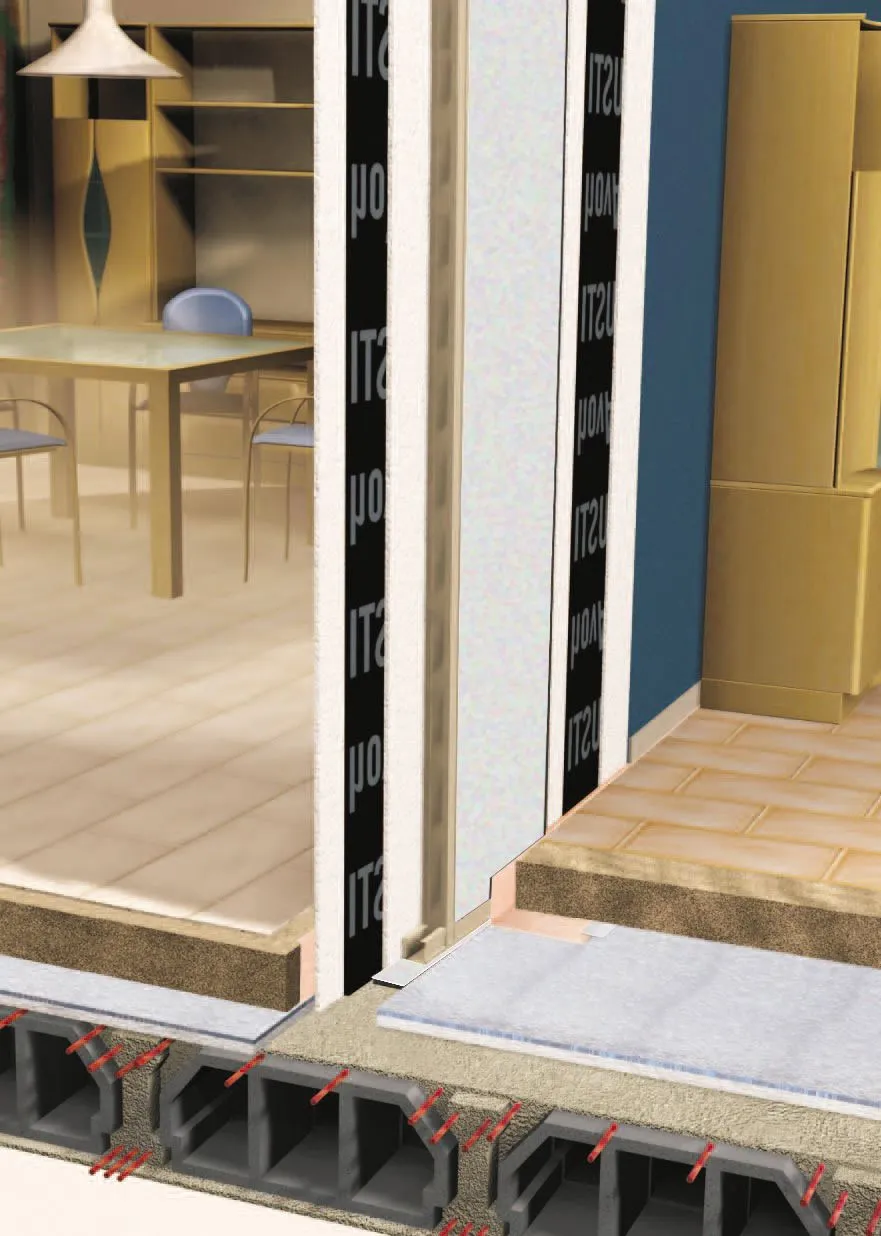

Sistema ChovACUSTIC para divisória estrutura simples

A solução proposta é composta por:

Parede divisória formada por duas placas de gesso cartonado std de 13 mm e uma tela viscoelástica de alta densidade ViscoLAM 65 com 4 mm de espessura e 6,5 Kg/m2 aplicada entre placas, aparafusadas em cada lado de uma estrutura de parede divisória simples em perfis de chapa de aço galvanizado de 48 mm de largura, constituída por “montantes” (elementos verticais separados 600 mm entre si) e “canais” (elementos horizontais), com painéis ChovANAPA (absorvente acústico de feltro de poliéster) inseridos entre os montantes. Esta solução tem uma espessura total de 108 mm e uma massa de 58 Kg/m2, e oferece um isolamento acústico (RW) de 56 dBA e um isolamento térmico (RT) de 1,22 m2·K/W.

Navegação rápida

Descrição dos elementos

Descrição dos elementos

  • Placa de gesso cartonado (13 mm)
  • ViscoLAM 65 (4 mm) (Tela de isolamento acústico)
  • Placa de gesso cartonado (13 mm)
  • ChovANAPA (40 mm) (Absorvente acústico)
  • Banda de isolamento estrutural ELASTOBAND 50 (4 mm)
Sistema ChovACUSTIC para divisória estrutura simples
TítuloTamanhoAções

Ficha do Sistema - Sistema ChovACUSTIC para Divisória Estrutura Simples

2.06 MB

Este site está protegido por reCAPTCHA e aplicada a Política de Privacidade e os Termos e condições de Google.

Recomendações de execução

  1. Montar a estrutura metálica da divisória seguindo as instruções de montagem dos sistemas de placas de gesso cartonado. A modulação deve ser de 600 mm entre os montantes. Antes da instalação de todos os canais do perímetro, colar a banda ELASTOBAND 50 sobre o perfil metálico.
  2. Inserir o absorvente acústico ChovANAPA entre os montantes.
  3. Aparafusar a primeira camada de placas de gesso cartonado de 13 mm à estrutura metálica, seguindo as instruções de montagem dos sistemas de placas de gesso cartonado.
  4. Fixar a ViscoLAM à placa de gesso cartonado utilizando qualquer uma das seguintes formas:
    1. Com parafusos «placa-metal» adicionando uma anilha
    2. Com agrafos (comprimento da perna 8, 10 ou 12 mm)
  6. Os vários trechos de ViscoLAM devem ser aplicados completamente encostados, com as juntas contrafiadas e desencontradas das juntas da placa de gesso cartonado.
  7. Aparafusar a segunda camada de placas de gesso cartonado de 13 mm à estrutura metálica e selar as juntas entre elas, seguindo as instruções de montagem dos sistemas de placas de gesso cartonado. As placas são colocadas contrapondo as juntas da ViscoLAM.

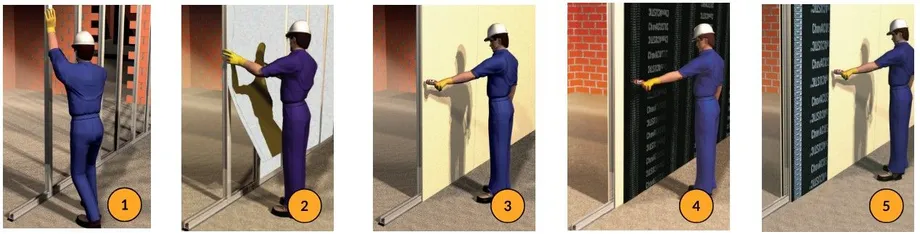

instalaçao Sistema ChovACUSTIC para divisória estrutura simples

Caso tenha alguma questão ou queira deixar o seu comentário, por favor escreva-nos.
