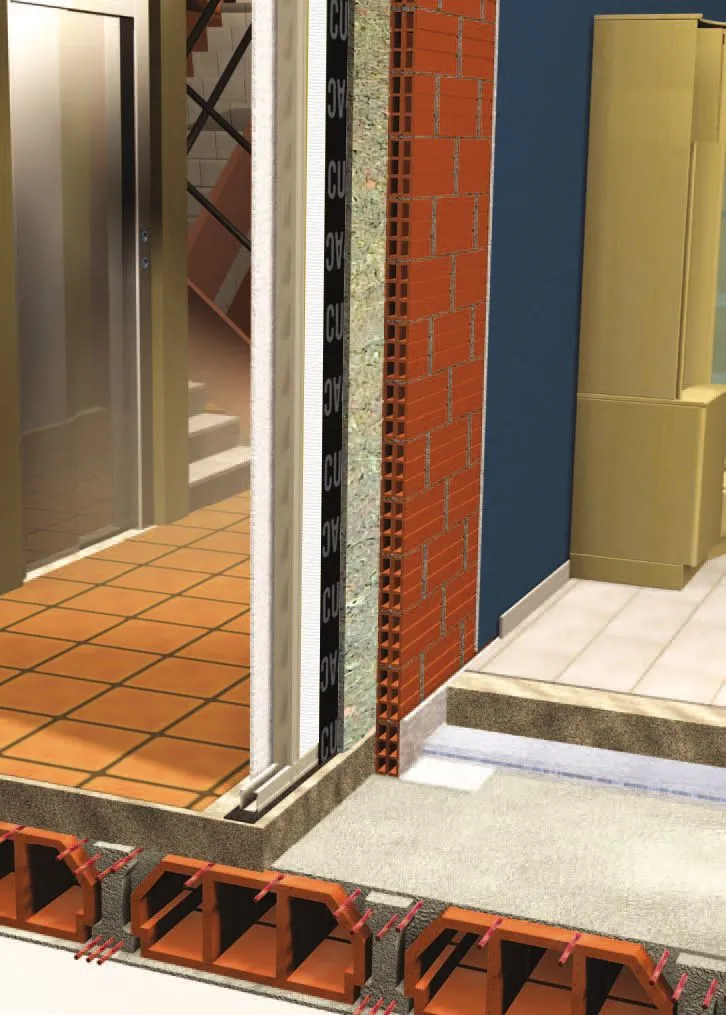

Sistema ChovACUSTIC 65 FIELTEX para revestimento de placa simples

A solução proposta é composta por:

Painel acústico multicamada ChovACUSTIC 65 FIELTEX de 20 mm e 7,4 Kg/m2  (formado por um feltro têxtil e uma tela viscoelástica de alta densidade), fixo mecânicamente à divisória por meio de espigões de fixação para isolamento (taco de fixação para painéis isolantes com prego), estrutura autoportante em perfis de chapa de aço galvanizado com 48 mm de largura, constituído por “montantes” (elementos verticais separados 600 mm entre si) e “canais” (elementos horizontais) onde é aparafusada uma placa de gesso cartonado de 15 mm, com painéis ChovANAPA (absorvente acústico em feltro de poliéster) inseridos entre os montantes. Esta solução tem uma espessura total de 103 mm e uma massa de 81 Kg/m2, e oferece um isolamento acústico ao ruído aéreo (RW) de 58 dBA, obtendo uma melhoria (ΔRA) de 19,3 dBA.

Navegação rápida

Descrição dos elementos

Descrição dos elementos

  • ChovACUSTIC 65 FIELTEX (20 mm). Isolamento multicamadas contra ruído aéreo
  • ChovANAPA (40 mm) (Absorvente acústico)
  • Placa de gesso laminado (15 mm)
  • Fita de isolamento estrutural ELASTOBAND 50 (4 mm)
Sistema ChovACUSTIC 65 FIELTEX para revestimento de placa simples
TítuloTamanhoAções

Ficha do Sistema - Sistema ChovACUSTIC 65 FIELTEX para revestimento de placa simples

1.82 MB

Este site está protegido por reCAPTCHA e aplicada a Política de Privacidade e os Termos e condições de Google.

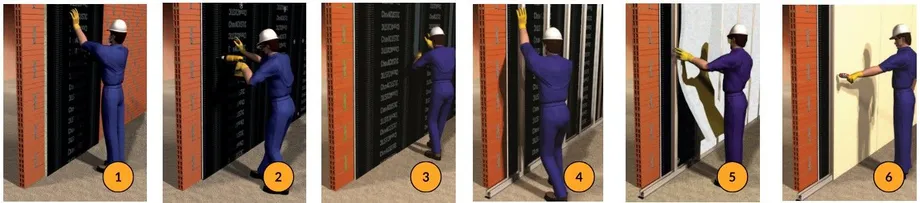

Recomendações de execução

  1. Verificar se a divisória não apresenta buracos ou fissuras. Caso existam, é conveniente preenchê-los com argamassa. Cortar um pedaço de ChovACUSTIC  65 FIELTEX com comprimento igual à altura da divisória. Apoiar o ChovACUSTIC 65 FIELTEX sobre a divisória, deixando a tela viscoelástica à vista.
  2. Efectuar furos no material com uma broca de 8 mm, nas posições indicadas no esquema. A profundidade deve ser de pelo menos 4 cm. Inserir os espigões de fixação para isolamento (bucha de fixação para painéis isolantes com prego) com a ajuda de um martelo, distribuindo 5 fixações por metro quadrado.
  3. O trecho seguinte deve ser colocado seguindo as mesmas recomendações dos pontos 1 e 2, realizando a sobreposição de 2 cm que o produto apresenta. Em seguida, essas juntas serão seladas com fita adesiva ChovAIMPACT BANDA DE SOLAPE RT.
  4. Montar a estrutura metálica do revestimento autoportante afastada cerca de 2 cm do material ChovACUSTIC 65 FIELTEX, seguindo as instruções de montagem dos sistemas de placas de gesso cartonado. A modulação é de 600 mm entre os montantes e coloca-se uma banda de isolamento estrutural ELASTOBAND 50 autoadesiva por baixo de todos os canais. Em estruturas de revestimentos que necessitem ser reforçadas, devem ser utilizados os separadores amortecedores 3801/TD1.
  5. Inserir o absorvente acústico ChovANAPA entre os montantes.
  6. Aparafusar as placas de gesso cartonado de 15 mm à estrutura metálica e colar fita adesiva nas juntas entre elas, seguindo as instruções de montagem dos sistemas de placas de gesso laminado.
RECOMENDAÇÕES DE EXECUÇÃO D04
