Sistema POLITABER® GARDEN PLUS intensiva

BIAJ7_INT_PLUS_750 - Cubierta plana ajardinada de uso intensivo, invertida con aislamiento térmico XPS, impermeabilización bicapa bituminosa y láminas drenantes con sustrato Projar.

Sistema con certificado DIT 578R/21 ChovA POLITABER/ChovAPLAST EXTRA.

Navegación rápida

Descripción

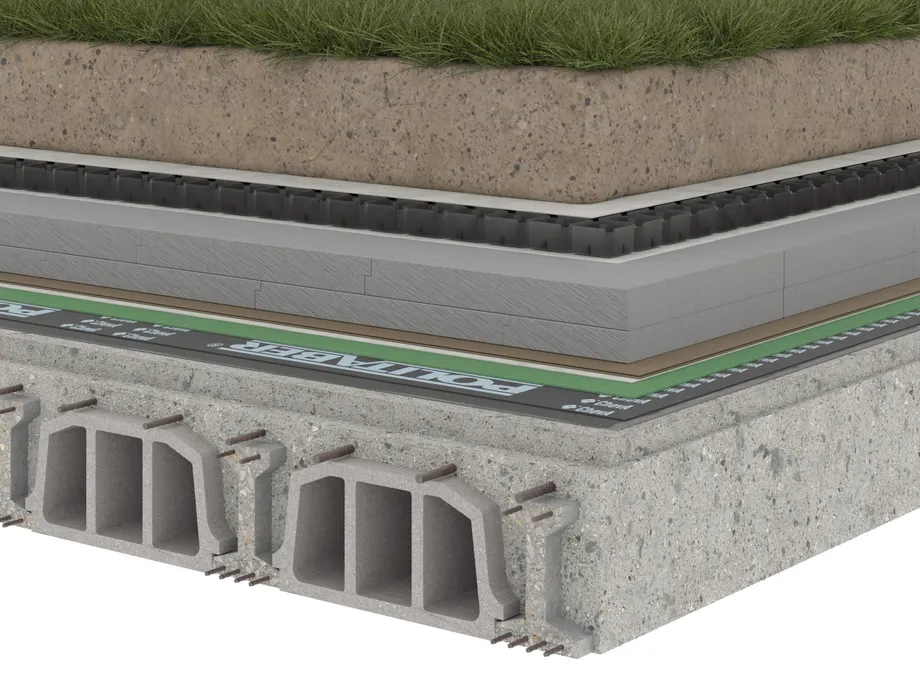

Descripción

1. Soporte resistente de hormigón
2. Formación de pendientes
3. Imprimación con SUPERMUL
4. Lámina impermeabilizante POLITABER VEL 30
5. Lámina impermeabilizante POLITABER GARDEN COMBI 50/G
6. Geotextil separador GEOFIM 150
7. Dos láminas antiraíz, QRF-500
8. Aislamiento térmico, ChovAFOAM XPS 300 M
9. Capa separadora GEOFIM PP 200-23
10. Capa drenante PR-DRAIN-60
11. Capa filtrante GTF-200
12. Sustrato CoverPro Garden

Cubierta invertida intensiva - BIAJ7_INT_PLUS_750

Unidad de obra

Cubierta plana transitable, no ventilada, ajardinada intensiva, sistema «Chova-PROJAR», pendiente del 0-5%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTE (NO INCLUIDO); emulsión asfáltica aniónica con cargas tipo EB SUPERMUL, «CHOVA»; IMPERMEABILIZACIÓN: tipo bicapa, adherida, compuesta por una lámina de betún modificado con elastómero SBS, LBM(SBS)-30-FV, POLITABER VEL 30 «CHOVA» y lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, POLITABER COMBI GARDEN 50/G «CHOVA» lámina antiraíz según EN 13948 adherida a la anterior con soplete, sin coincidir sus juntas; geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, GEOFIM 150 «CHOVA» de masa superficial de 150 g/m²; dos membranas antirraíces flexible de polietileno de baja densidad (LDPE), QRF-500 «PROJAR», color negro; poliestireno extruido ChovAFOAM 300 M80 «CHOVA», según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 80 mm de espesor, resistencia a compresión >= 300 kPa, conductividad térmica 0,036 W/(mK); poliestireno extruido ChovAFOAM 300 M60 «CHOVA», según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 60 mm de espesor, resistencia a compresión >= 300 kPa, conductividad térmica 0,034 W/(mK); geotextil no tejido sintético, termosoldado, de polipropileno-polietileno, GEOFIM PP 200-23 «CHOVA», de 200 g/m²; lámina drenante y retenedora de agua, PR-DRAIN-60 «PROJAR», de poliestireno reciclado de alto impacto (HIPS), con nódulos de 60 mm de altura y perforaciones en toda la superficie; CAPA FILTRANTE: filtro GTF-200 «PROJAR», de geotextil no tejido sintético, compuesto por fibras de polipropileno unidas por agujeteado, con masa superficial de 200g/m2; CAPA DE PROTECCIÓN: sustrato CoverPro Garden «PROJAR», compuesto de grava, roca volcánica o arena de sílice y fibra de coco y turba; con pH de 6, de 500 mm de espesor. Vegetación y riego no incluido. Incluso parte proporcional de refuerzos en puntos singulares tales como: JUNTA DE DILATACIÓN ESTRUCTURAL en cubierta, formada por: dos bandas de adherencia, de lámina POLITABER BANDA 33 «CHOVA», previa imprimación con SUPERMUL, «CHOVA»; banda de refuerzo de 50 cm de anchura, POLITABER COMBI 40 «CHOVA», formando un fuelle sin adherir en la zona de la junta; cordón de relleno ChovASTAR Mastic 25 «CHOVA», de 25 mm de diámetro; y banda de terminación de 33 cm de anchura, POLITABER GARDEN COMBI 50/G VERDE «CHOVA», soldada a la impermeabilización, formando un fuelle sin adherir en la zona de la junta; ENCUENTRO DE PARAMENTO VERTICAL, mediante un retranqueo perimetral (no incluidos) compuesta por: escocia o chaflán de mortero, imprimación 0,3 kg/m2 SUPERMUL en paramentos, banda de refuerzo de 33 cm de anchura centrada sobre la junta, POLITABER BANDA 33 «CHOVA» y remate con banda de terminación con lámina POLITABER GARDEN COMBI 50/G VERDE «CHOVA» , de superficie autoprotegida, ambas soldadas sobre el paramento imprimado en una altura no inferior a 20 cm desde la protección de la cubierta, acabado con un revestimiento de mortero (no incluido); ENCUENTRO CON SUMIDERO vertical, realizando un rebaje en el soporte alrededor del sumidero de 6 a 8 mm, en el que se recibirá la impermeabilización formada por: piezas de refuerzo de, POLITABER COMBI 40 «CHOVA», sumidero sifónico de caucho EPDM, de salida vertical de diámetro adecuado, CAZOLETA SIFÓNICA “CHOVA” y refuerzos y piezas accesorias prefabricadas en RESTO DE PUNTOS SINGULARES COMO: esquinas, elementos salientes, juntas de dilatación del soporte, perfiles metálicos de separación en sustrato, cajas de sumidero registrable, zanjas de grava en paramentos y alrededor de sumideros… Productos con Marcado CE y sistema certificado con DIT 578R/21 ChovA POLITABER/CHOVAPLAST EXTRA. Detalles de punto singular y puesta en obra según DIT 578R/21 ChovA POLITABER/CHOVAPLAST EXTRA y UNE 104401:2013. Medida la superficie realmente ejecutada en proyección horizontal desde las caras interiores de los antepechos.
