Cubierta acústica en Encamp, Andorra

Las cubiertas Deck son cubiertas ligeras constituidas por un soporte resistente de chapa grecada, una barrera de vapor (en caso de ser necesario), un aislamiento térmico y una membrana impermeabilizante a la intemperie. La chapa grecada puede ser lisa o llevar perforaciones, si se requiere un determinado tiempo de reverberación al recinto de la cubierta.

En el caso de altos requerimientos de aislamiento acústico de las cubiertas Deck, la mejora se puede conseguir no sólo con el aumento de los espesores de los aislamientos térmicos si son fonoabsorbentes, sino también con la introducción de láminas acústicas de la gama ViscoLAM, lámina viscoelástica de alta densidad.

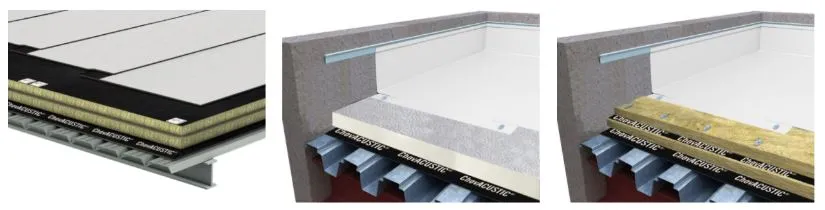

Las láminas ViscoLAM se pueden disponer en la parte superior de la chapa grecada, intercalada entre capas de aislamiento térmico, o en caso de altas exigencias, combinando ambas situaciones.

En el caso de instalar la lámina ViscoLAM sobre la chapa grecada, lo que se pretende es atenuar las vibraciones de la chapa y amortiguar el efecto negativo de la frecuencia crítica de la misma. Cuando instalamos ViscoLAM entre dos capas de aislamiento térmico lo que se consigue es que ésta funcione como una membrana resonadora, con el efecto masa-resorte-masa.

En ambas propuestas, además, se aporta masa superficial total a la solución constructiva, sin un incremento significativo del espesor y se dispone de una barrera acústica estanca.

Desde BMI, como agente interviniente en el proceso constructivo, trabajamos diariamente en aras de la sostenibilidad y por la eficiencia energética como modelo de desarrollo sostenible. Si desea conocer al detalle las soluciones, no dude en contactar con el Departamento Técnico.

Como ejemplo de este tipo de proyectos os mostramos a continuación la cubierta deck acústica instalada en el pabellón deportivo de Encamp en Andorra.

La ejecución de la misma ha sido realizada por la empresa MS GRUP

FOTO

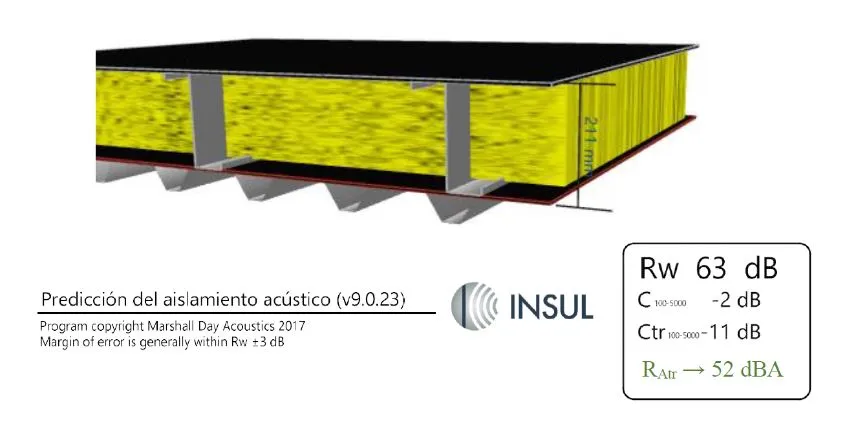

En el proyecto se ejecutó de acuerdo a la sección constructiva (de abajo a arriba):

1. Chapa grecada de 0,75 mm de espesor
2. Lámina acústica viscoelástica de alta densidad de 6 mm de espesor y 10 kg/m2 ViscoLAM 100
3. Aislamiento térmico mediante doble panel de lana de roca HARDROCK 391 de 100 mm de espesor cada uno.
4.  Impermeabilización mediante lámina asfáltica autoprotegida de 6kg/m2  PARAFOR SOLO G FX Antracita
