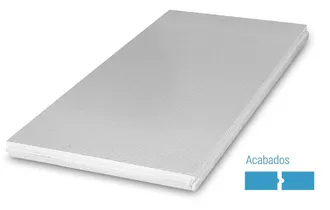

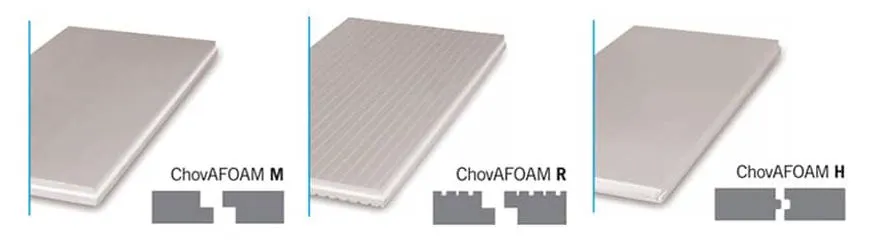

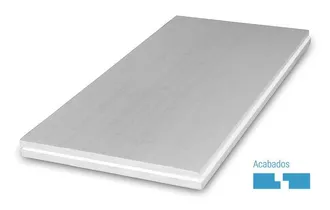

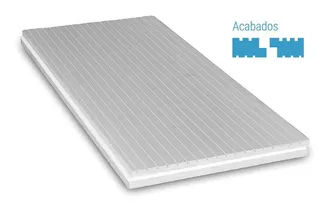

Poliestireno Extruido ChovAFOAM® XPS

La estructura celular cerrada del XPS permite que sea un producto cuya absorción de agua por inmersión total de larga duración será inferior a un 0.7%. En una cubierta invertida se produce el efecto de la difusión de agua, en este caso, la absorción de agua por difusión del XPS es inferior al 3%.

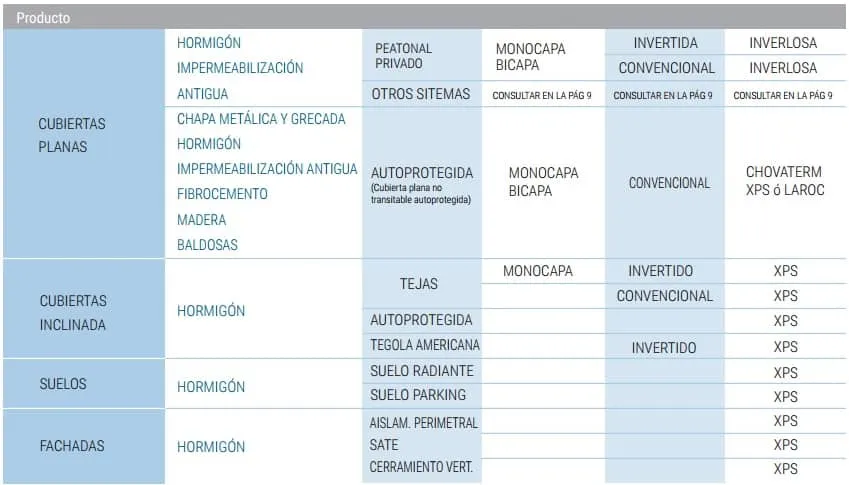

Esta característica es una de las que se utiliza para determinar el grado de aptitud de un producto para soportar cargas.

Esta característica se utiliza para determinar la idoneidad de un producto para soportar cargas de muy larga duración sin fatiga. Para productos de XPS de 300 Kpa de resistencia a compresión alcanza valores alrededor de 125 kPa para cargas de 50 años de duración con deformaciones inferiores al 2%.

El poliestireno extruido incorpora ignífugos que le aportan resistencia al fuego, resultando en un producto de Euroclase E, autoextinguible sin presencia de gotas ardiendo que evita la propagación de llamas en caso de incendio.

Al acondicionar los productos de poliestireno extruido durante 48h. a 70ºC, incluso a 48h. a 70ºC y 90% de humedad, los cambios relativos en la longitud, anchura y espesor no deben exceder del 5%.

Indica la capacidad del XPS de soportar simultáneamente la acción de cargas y temperaturas. La deformación deber ser inferior a 5% tras 168h. a 70ºC y 40kPa.

Es un indicador de la durabilidad del XPS en condiciones extremas de exposición. Se expresa mediante el nivel 2 que implica una pérdidad de resistencia a compresión < 10% y un aumento de absorción de agua < 1% después de 300 ciclos de hielodeshielo.

La resistencia del poliestireno extruido cuando se somete a una fuerza de tracción perpendicular a las caras es superior a 200 kPa
