Traitement de l'égout de toiture

Traitement de l'égout de toiture

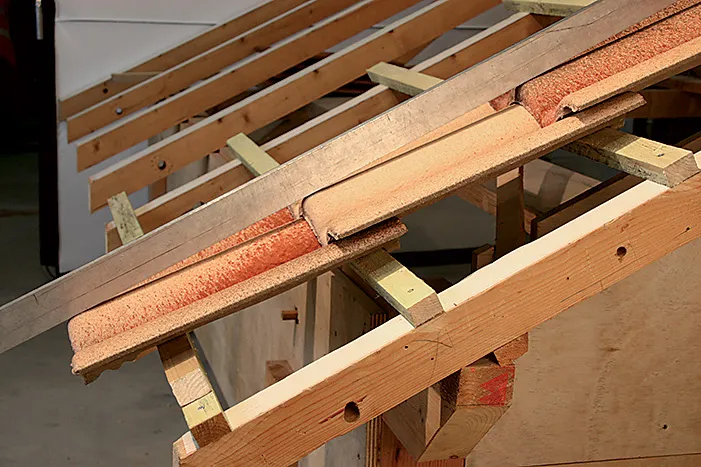

1. POSE DU LITEAU DOUBLIER

1. POSE DU LITEAU DOUBLIER

Fixer le doublier qui permet de donner au premier rang de tuiles une pente identique à celle du reste du rampant et, dans cette configuration, assure le maintien définitif du peigne d’égout.

POSE DU LITEAU DOUBLIER

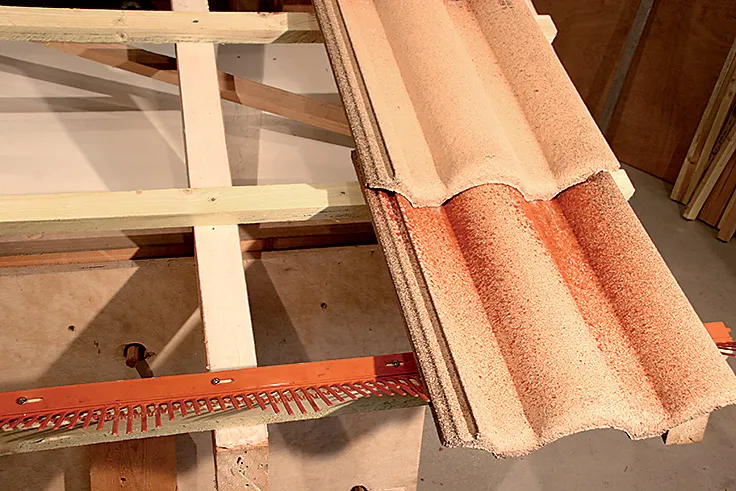

2. POSE DU PEIGNE D’ÉGOUT

2. POSE DU PEIGNE D’ÉGOUT

Le peigne d’égout assure une excellente ventilation linéaire et empêche la pénétration des gros insectes et des petits animaux (oiseaux, rongeurs).

POSE DU PEIGNE D’ÉGOUT

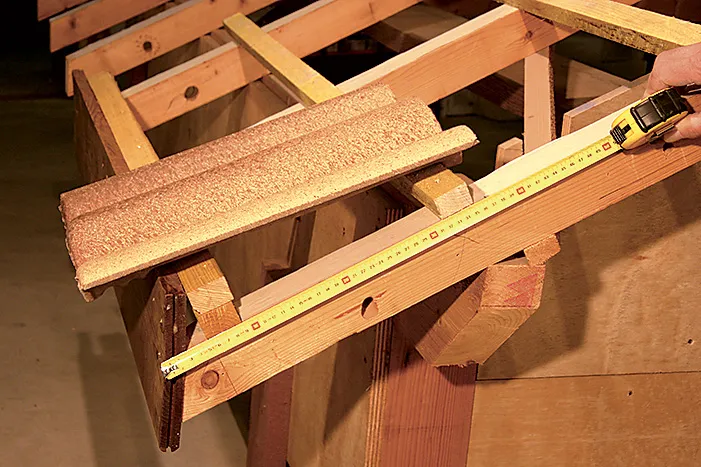

3. POSE DU PREMIER LITEAU DE TUILE

3. POSE DU PREMIER LITEAU DE TUILE

Tracer la position du liteau de premier rang en vérifiant que la position du nez de la tuile d’égout dirige l’eau vers le centre de la gouttière.

POSE DU PREMIER LITEAU DE TUILE

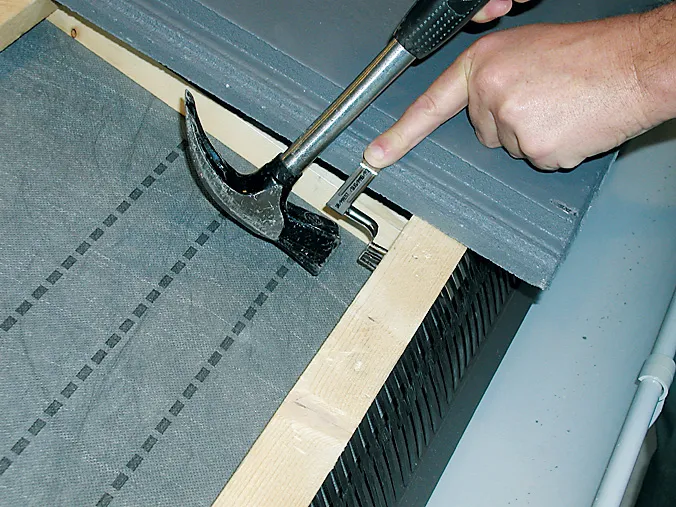

4. FIXATION DES TUILES D’ÉGOUT AVEC L’EUROPANETON ®

4. FIXATION DES TUILES D’ÉGOUT AVEC L’EUROPANETON ®

Les tuiles d’égout doivent toujours être fixées. Cette opération peut par exemple être facilitée en utilisant l’euroPanneton ® adapté au modèle de la tuile.

FIXATION DES TUILES D’ÉGOUT AVEC L’EUROPANETON ®

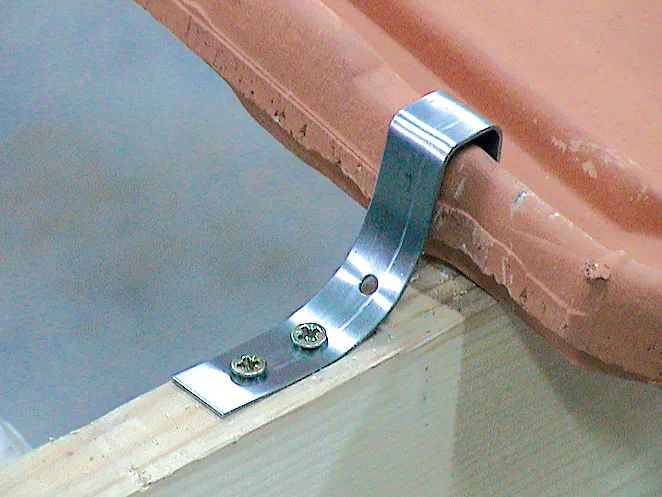

5. FIXATION DES TUILES D’ÉGOUT AVEC CLIPS ADAPTÉS

5. FIXATION DES TUILES D’ÉGOUT AVEC CLIPS ADAPTÉS

Pour certains modèles de tuiles, il est possible d’utiliser le Clip E pour égout de toiture.

FIXATION DES TUILES D’ÉGOUT AVEC CLIPS ADAPTÉS

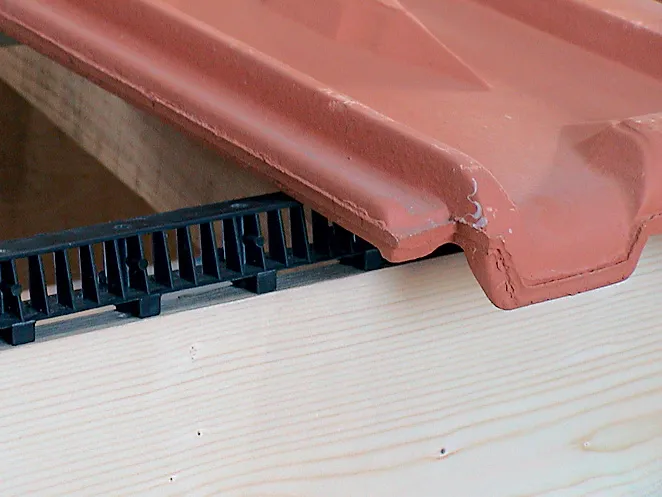

6. LITEAU D’ÉGOUT VENTILÉ

6. LITEAU D’ÉGOUT VENTILÉ

Il aménage une entrée d’air linéaire à l’égout et, pour de nombreuses tuiles,
fait également office de liteau de basculement.

LITEAU D’ÉGOUT VENTILÉ

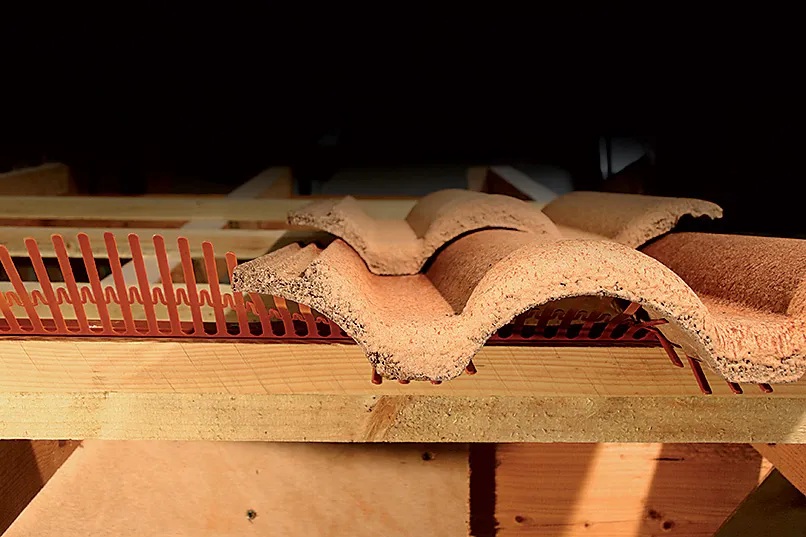

7. PEIGNE 75

7. PEIGNE 75

Pour les tuiles à “ondes”, on utilisera un peigne de hauteur adaptée à celle de l’onde.

PEIGNE 75

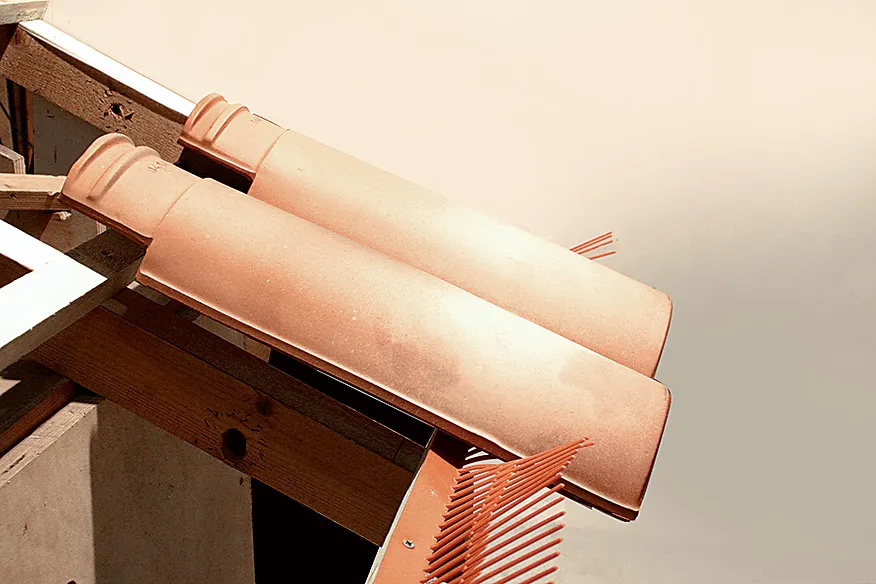

8. PEIGNE 100 POUR TRÈS FORT GALBE

8. PEIGNE 100 POUR TRÈS FORT GALBE

Pour les très forts galbes, on utilisera un peigne 100 et les “dents” devront être en contact avec le galbe de la tuile.

PEIGNE 100 POUR TRÈS FORT GALBE

Pour aller plus loin

Conseil du pro

Utilisation d’un peigne pour les noues

Mis en œuvre comme à l’égout, ce peigne apporte au niveau des noues les mêmes protections. En effet, la noue peut être considérée comme un égout biais.
