Mise en œuvre d'une noue profilo

Mise en œuvre d'une noue profilo

1. POSE DES LITEAUX

1. POSE DES LITEAUX

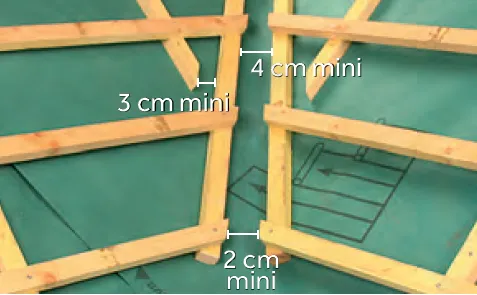

• Pose avec écran de sous toiture : deux contrelattes sont posées parallèlement à l’axe des noues, espacées de 4 cm.
• Les contrelattes de chaque versant seront coupées à 3 cm de la contrelatte filante.
• Les liteaux support de couverture viennent reposer sur ces contrelattes et sont coupés de manière à garder un espace de 2 cm entre les coupes.

POSE DES LITEAUX

2. TRAÇAGE OU POSITIONNEMENT DE LA NOUE

2. TRAÇAGE OU POSITIONNEMENT DE LA NOUE

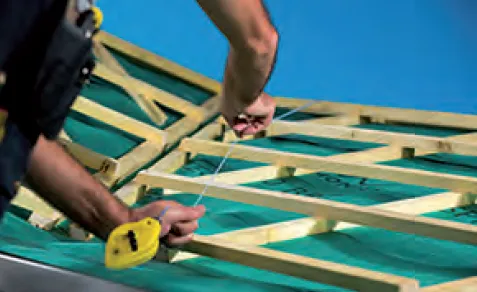

• Afin d’aligner correctement la noue, il est nécessaire de commencer par le traçage du bord de la noue au cordeau de l’égout au faîtage.

Traçage ou positionnement de la noue

3. PRÉPARATION DU PIED DE NOUE

3. PRÉPARATION DU PIED DE NOUE

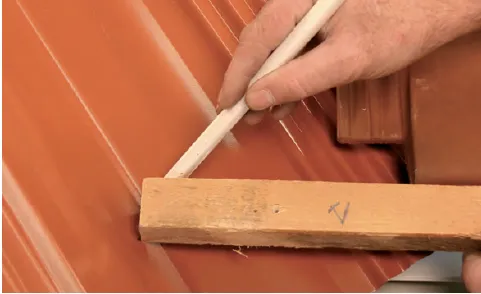

• Tracer l’alignement du nez des tuiles au niveau du pied de noue puis découper à la cisaille.
• En bas de pente, la noue PROFILO est découpée suivant l’angle formé par les deux lignes d’égout.
• Afin d’éviter plusieurs coupes, on utilise la même pièce pour la noue de départ et celle d’arrivée en la coupant au milieu.

PRÉPARATION DU PIED DE NOUE

4. REPÈRE DE RECOUVREMENT ET SENS DE POSE

4. REPÈRE DE RECOUVREMENT ET SENS DE POSE

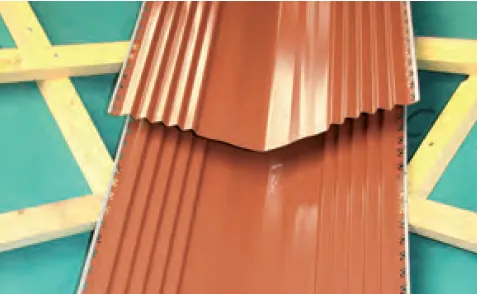

• La mise en œuvre de la noue PROFILO se fait en commençant par le bas puis en recouvrant chaque élément jusqu’au faîtage .
• Le recouvrement minimal de deux noues PROFILO est de :
– 15 cm pour les pentes supérieures à 30 %
– 20 cm pour les pentes comprises entre 25 % et 30 %
• Afin d’éviter les coupes, on augmente le recouvrement minimal.

REPÈRE DE RECOUVREMENT ET SENS DE POSE

5. FIXATION DE LA NOUE

5. FIXATION DE LA NOUE

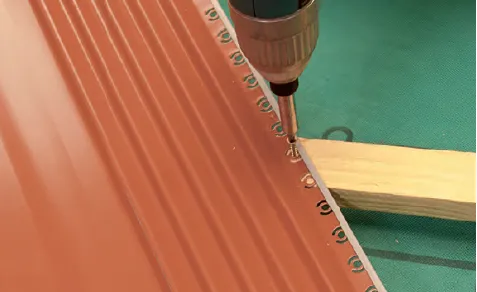

• Fixer la noue par vissage dans les liteaux en utilisant les pré-perçages prévus à cet effet.

FIXATION DE LA NOUE

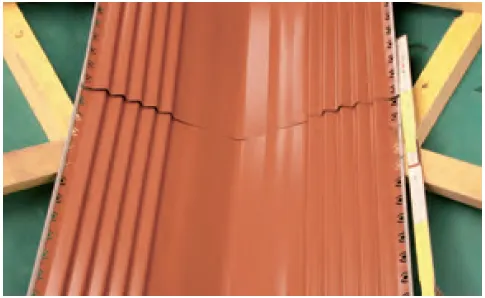

6. ASSEMBLAGE DES NOUES

6. ASSEMBLAGE DES NOUES

ASSEMBLAGE DES NOUES

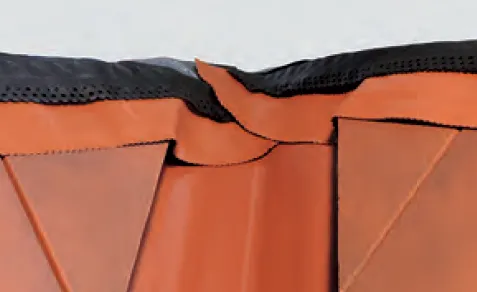

7. TRAITEMENT DU BAS DE PENTE

7. TRAITEMENT DU BAS DE PENTE

TRAITEMENT DU BAS DE PENTE

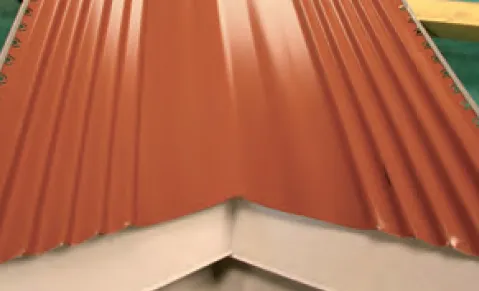

8. TRAITEMENT DU HAUT DE PENTE

8. TRAITEMENT DU HAUT DE PENTE

• En haut de pente, la noue PROFILO est découpée suivant l’angle des deux faîtages et vient en butée contre la lisse de réhausse. Lorsqu’un closoir est présent aux deux faîtages, ceux-ci viennent recouvrir la noue de 8 cm pour les versants dont la pente est supérieure à 45 % et de 10 cm pour les versants dont la pente est inférieure ou égale à 45 %. Les tuiles faîtières viennent ensuite recouvrir le tout.

TRAITEMENT DU HAUT DE PENTE

9. POSE DES TUILES

9. POSE DES TUILES

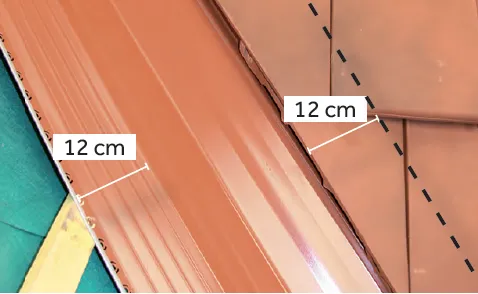

• Les tuiles sont posées comme sur une noue traditionnelle. Elles doivent être coupées parallèlement à l’axe de la noue. Le recouvrement sur la noue est de 12 cm afin de venir recouvrir les cinq plis.
• Toutes les tuiles coupées sont fixées à leur support (liteau) suivant les dispositions de leur DTU de référence. Les petits bouts de coupes seront fixés par collage à la tuile adjacente.

POSE DES TUILES

10. UTILISATION D’UN PEIGNE D’ÉGOUT

10. UTILISATION D’UN PEIGNE D’ÉGOUT

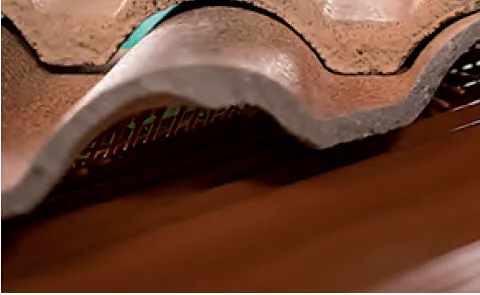

• Pour les tuiles fortement galbées et en l’absence d’écran de sous-toiture,
l’utilisation d’un peigne d’égout fixé sur le bord de la noue est fortement recommandée.

UTILISATION D’UN PEIGNE D’ÉGOUT

Pour aller plus loin

Pour aller plus loin

Zoom produit


Utilisation de l’adaptateur profilo

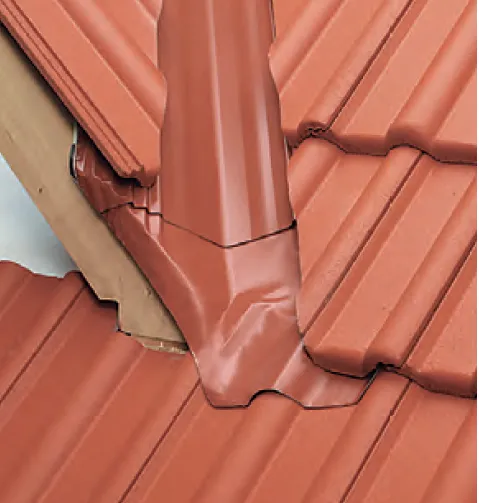

Dans certains cas particuliers, l’adaptateur Profilo permet de faciliter coupes et raccords. Les qualités de malléabilité de la jupe de l’adaptateur permettent en effet de traiter de nombreux points singuliers complexes.

ZOOM PRODUIT

Conseil du pro

La noue PROFILO permet la continuité de l’écran au contact de l’isolant sur l’ensemble du comble, répondant ainsi aux exigences du DTU 40.29. Sa mise en œuvre simplifiée (absence de fond de noue, de pliage, de soudure) apporte un gain de temps notoire.

En reprenant les techniques de couverture en bac acier, les performances d’étanchéité et de résistance de la noue PROFILO garantissent la bonne fonctionnalité de ce point singulier sujet à infiltrations.
