Mise en œuvre aguila
MISE EN OEUVRE
1.
1.

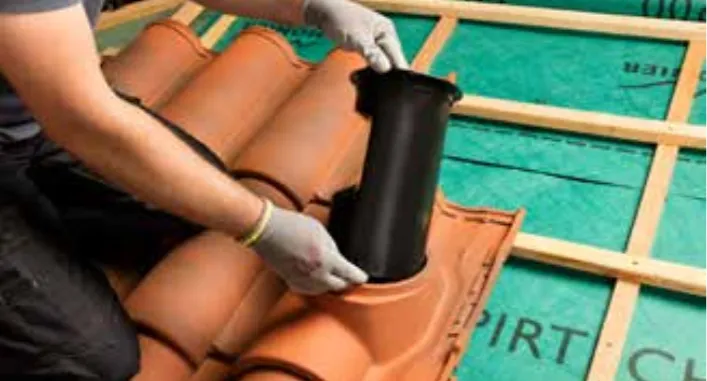

Positionner la tuile à douille. Insérer le manchon de raccordement dans celle-ci.
2.
2.

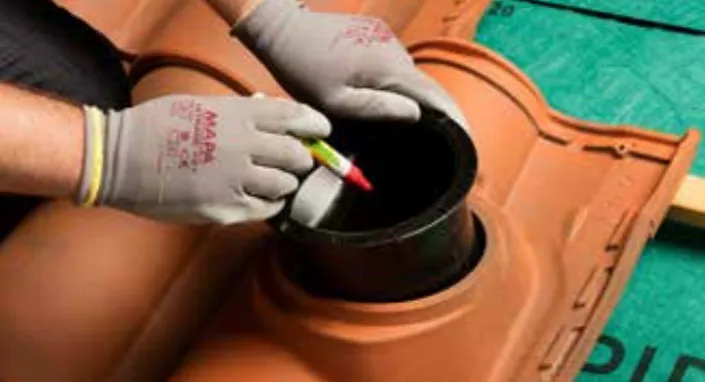

Une fois le manchon à son emplacement, tracer son diamètre intérieur sur l’écran souple de sous-toiture puis retirer le manchon.
3.
3.
Afin de garantir une étanchéité optimale de l’écran de sous-toiture, l’utilisation du kit de traversée d’écran universel est recommandé. En cas d’absence du kit, il est possible d’utiliser la bande adhésive Flexiroll Alu.
4.
4.

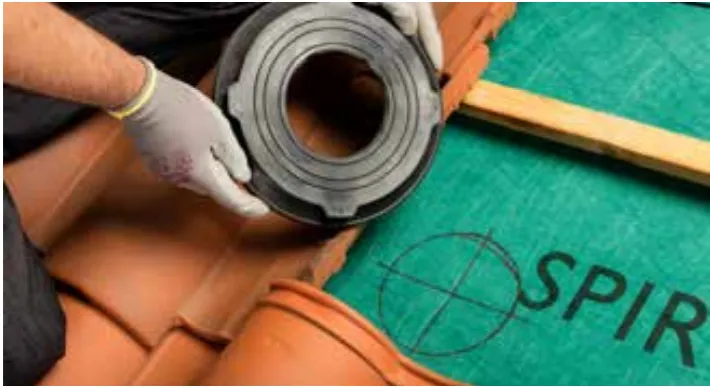

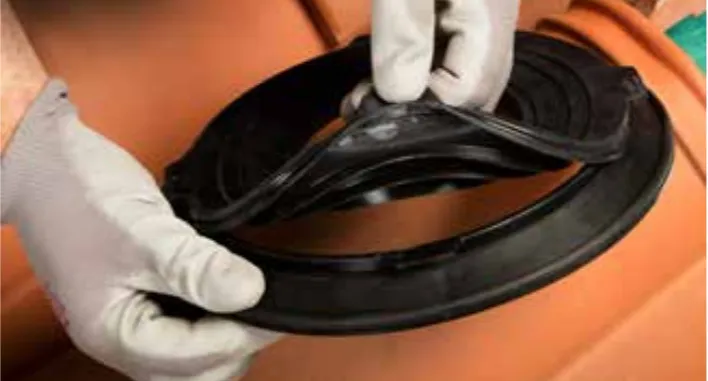

Retirer le joint caoutchouc multi-diamètre du kit de traversée d’écran universel.
5.
5.
Tracer le diamètre intérieur de la base du kit en le centrant sur la marque du manchon universel.
6.
6.

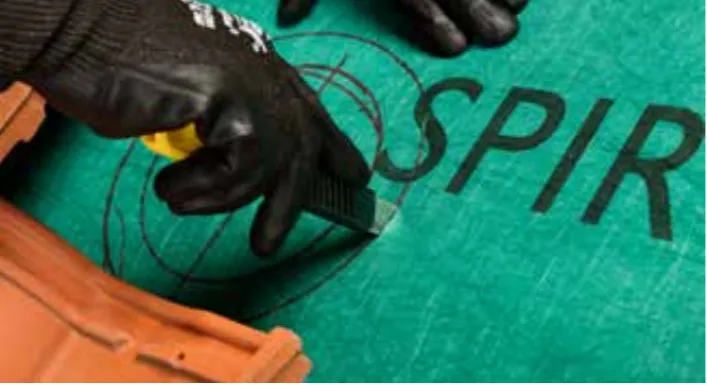

Découper l’écran de sous-toiture au diamètre extérieur.
7.
7.

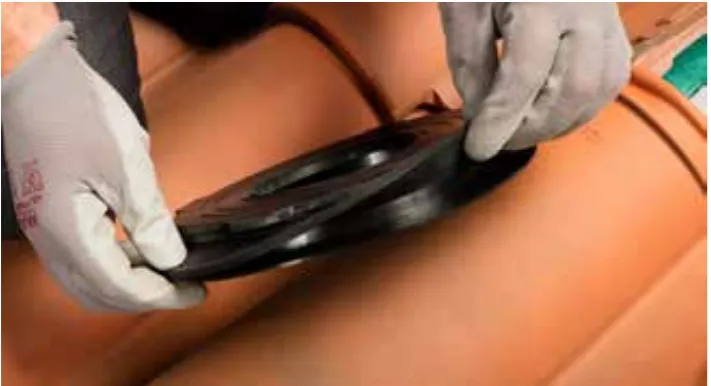

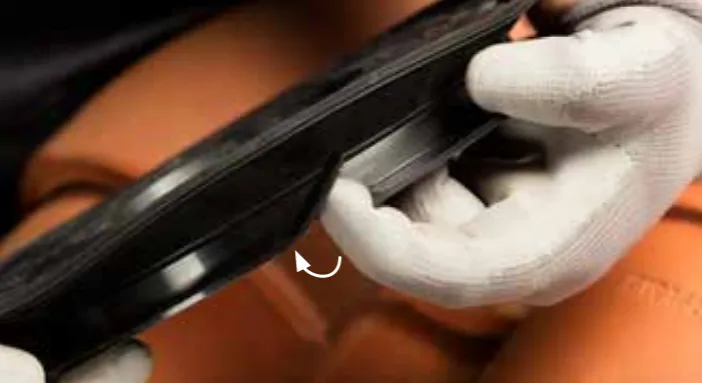

Après avoir remis en place le joint multi-diamètre, relever la lèvre d’étanchéité du kit de traversée d’écran universel.
8.
8.

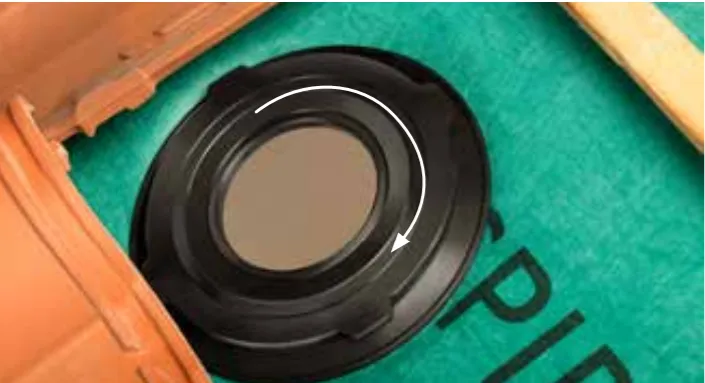

Le kit de traversée d’écran dispose d’une entrée permettant de le visser sur l’écran universel de sous-toiture (sens horaire).
9.
9.
Une fois le kit de traversée d’écran vissé, rabattre la lèvre d’étanchéité et découper le joint caoutchouc au diamètre nécessaire.
10.
10.

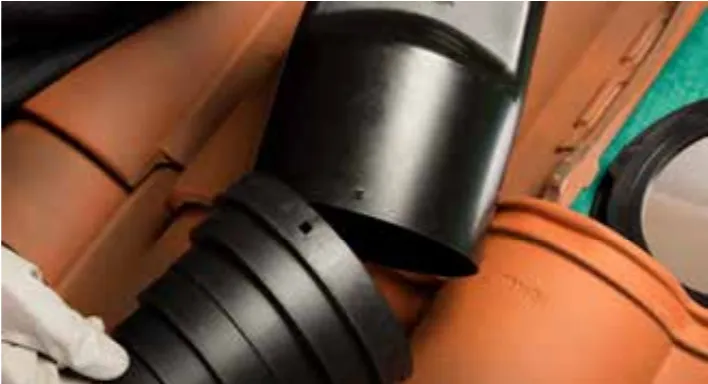

Assembler le manchon de raccordement avec le multi-adaptateur préalablement découpé au diamètre désiré.
11.
11.

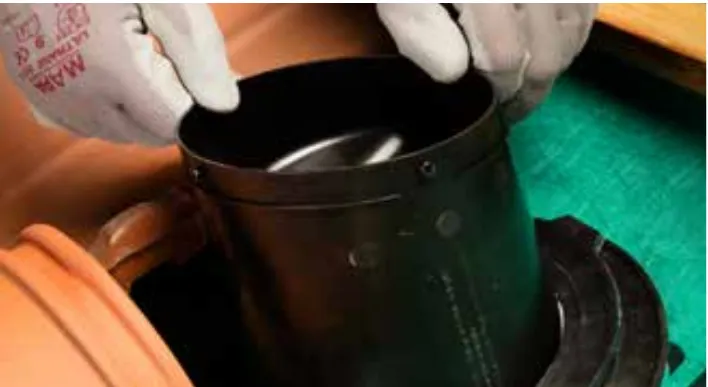

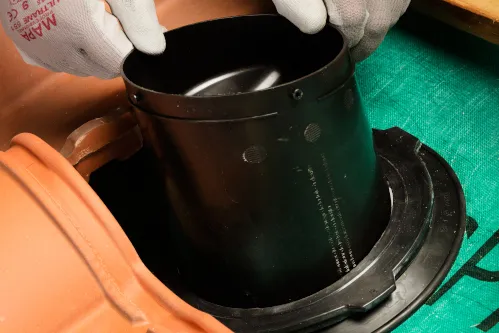

Insérer l’ensemble dans le kit de traversée d’écran universel.
12.
12.

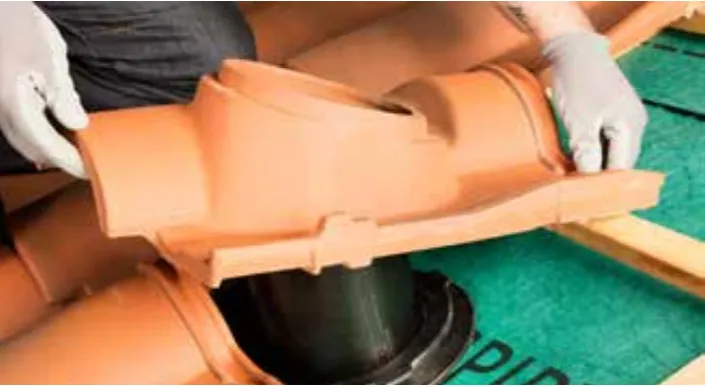

Poser la tuile à douille à son emplacement.
13.
13.

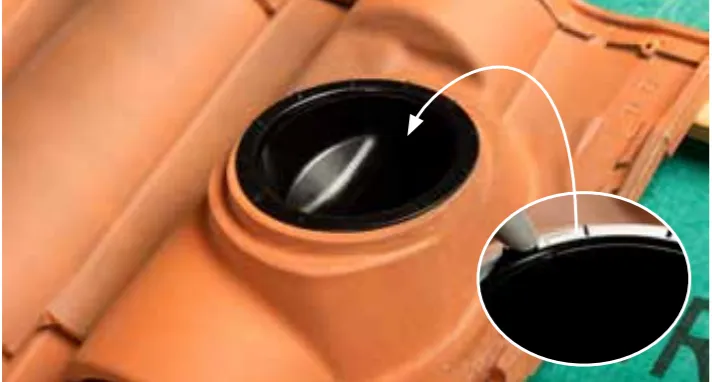

Une fois la tuile douille installée, verrouiller la collerette sur le manchon de raccordement.
14.
14.

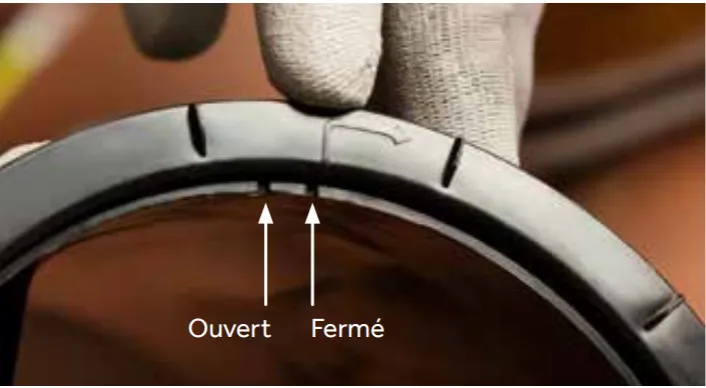

La flèche de la collerette doit être alignée avec le repère “fermé”présent sur le manchon pour assurer la connexion entre les deux composants.
15.
15.

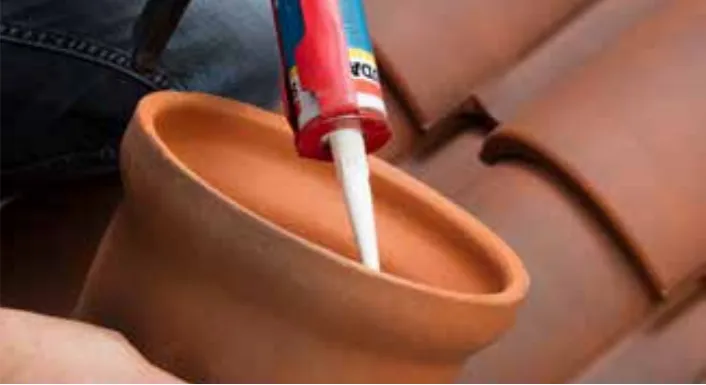

Un joint mastic continu doit être effectué sur le pourtour total de la lanterne en raccordement avec la tuile à douille afin d’assurer une étanchéité à l’air complète de ce raccordement.
Ce joint mastic permet également la fixation de la lanterne à la tuile à douille. Le mastic utilisé devra répondre aux exigences de la norme NF P 85-610.
16.
16.

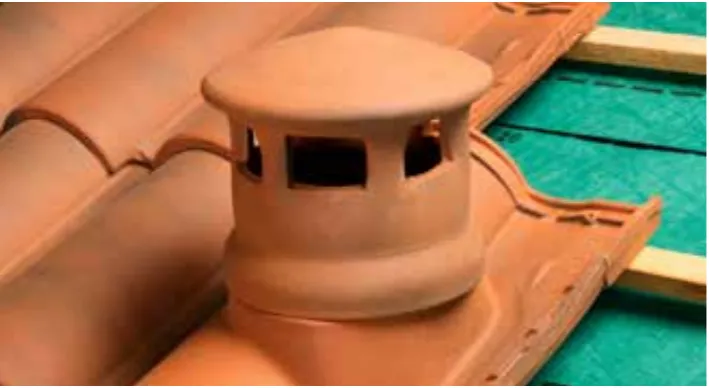

Poser la lanterne en prenant soin de bien la fixer et d’étancher sa jonction avec la tuile à douille.
Pour aller plus loin
Zoom produit

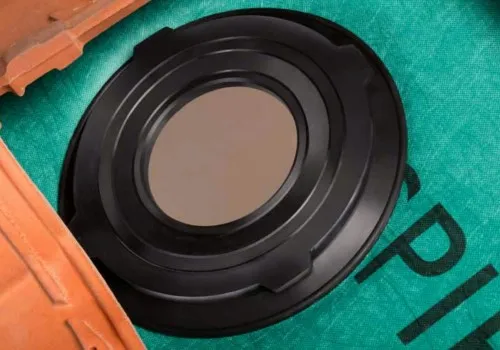

Pour une meilleure praticité, pensez au kit de traversée d’écran universel ! ( Hors kit Aguila , vendu séparément )
Permet d’éviter la pénétration des eaux de ruissellement.
Rapidité de mise en œuvre.
Diamètre ajustable de 100 à 180 mm.
